| 起源の場所: | シンセン、中国 |
|---|---|
| ブランド名: | TYF |
| 証明: | CB CE |
| 最小注文数量: | 交渉 |
| 価格: | 交渉可能 |
| パッケージの詳細: | 箱 |
| 電圧: | AC230V | ワット数: | 12W |
|---|---|---|---|
| CCT: | 3000K 4000K 6000K | CRI: | 80 |
| 効力(lm/w): | 120lm/w | thd: | AC LEDモジュール |
| 調光: | TRAIC | ||
| ハイライト: | 4000K AC LEDモジュール,6000K AC LED モジュール,3000K AC LEDモジュール |
||

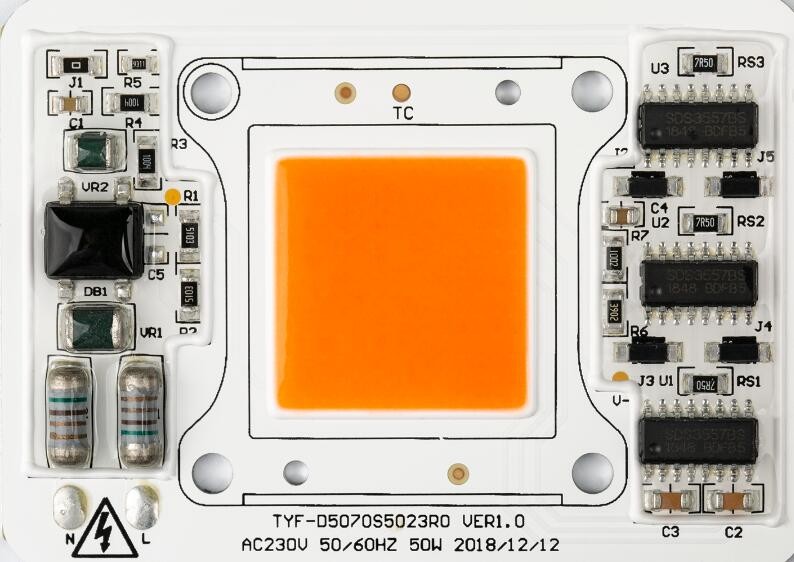

AC COB LED 屋内壁面 スポットライト AC230V 12W 3000K 4000K 6000K 70Ra 80Ra オンボードドライバー アルミニウムPCB
特徴
• ACライン電圧に直接接続できます。
• 本製品は高力率で低全高調波歪みです。
• 高性能と明るさを提供します。
• 本製品は長寿命で高い信頼性があります。
• 低電磁干渉です。
• 本製品はシンプルな部品表（BOM）です。
• CE 規格に準拠し、ROHSおよびREACH規制に適合しています。
• 本製品は組み立てが簡単です。
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⓮ | ⓯ | ⓰ | |||
| 製品コード |
クライアント コード |
ICコード |
電力 コード |
電圧コード
|
シリアル番号 |
LED コード |
CCT コード
|
SDCM | CRIコード | 輝度 | 年 | 月 |
シリアル 番号 |
||
| モジュールコード | ケースコード | シリアル番号 | シリアル番号 | ||||||||||||
1) 製品コード: C=クライアントモジュール D=自己モジュール
2) クライアントコード & モジュールコード: もし ①=C ならクライアントコードは4桁、自己モジュールコードは4桁
3) ICコード: ICは1文字
4) 電力コード:
| 電力コード | ||||||||||
| 01—99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5) 電圧コード:11=110V,12=120V,22=220V,23=230V
6) CCTコード
| CCTコード(K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
電気的および光学的特性（Ta=25℃）表2-1
| 項目 | 記号 | 単位 | 標準値 |
| 入力電圧 | Vin | V | 230 |
| 入力電流 | IF | mA | 52.5 |
| 動作周波数 | F | Hz | 50/60 |
| 入力電力 | P | W | 12 |
| 力率 | PF | ％ | 0.95 |
| 全高調波歪み | THD | ％ | 17 % |
| 調光タイプ | RNA ✔ TRIAC □ PWM □ 0-10V □ DALI □ DMX □ Smart □ その他 | ||
| サージ容量 | Vs | KV | 0.8 |
| 耐電圧（AC） | Ve | KV | - |
| 動作/ケース温度 | Ta/Tc | ℃ | 25/85 |
| LEDパラメータ | COB | ||
| 光束 | Φv |
Lm |
1445 |
| 光効率 | ηv | Lm/w | 120 |
| 色温度 | CCT | K | 4068 |
| 演色評価数 | Ra/CRI | ％ | 80.5 |
| 配光 | - | - | - |
| 視野角 | 2θ 1/2 | 度 | - |
光学特性
色度ビン
TYFは、色度ビン構造についてANSI C78.377A規格に準拠しています。2700Kから6500KのCCT範囲の各ANSI四角形について、TYFは5つのビンと3つのビンを提供しています。
表4-1 5ステップビン
| CCT | ステップ | Cx | Cy | a | b | θ |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
表4-2 3ステップビン
| CCT | ステップ | Cx | Cy | a | b | θ |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
標準的な電気的および光学的曲線
図4-2-1 相対電力 vs. 電圧、Ta =25℃
図4-2-3 放射パターン、Ta =25℃
| 項目 | 記号 | 単位 | 値 |
| 消費電力 | Pd | W | 12 |
| AC電流（RMS） | IF | mA | 52.5 |
| AC電圧（RMS） | Vin | V | 200~240 |
| LED接合部温度 | Tj-LED | ℃ | 110 |
| IC接合部温度 | Tj-IC | ℃ | 150 |
| IC温度の上部 | Tp | ℃ | 100 |
| LED熱抵抗（接合部/はんだ付け点） | Rthj-s | ℃/W | 20 |
| IC熱抵抗（接合部/はんだ付け点） | Rthj-s | ℃/W | - |
| 動作温度 | Top | ℃ | -20~+85 |
| 保管温度 | Ts | ℃ | -30~+100 |
| ESD感度（HBM） | Vesd | KV | ±2 |
| はんだ付け温度（リフロー） | Tsld | ℃ | - |
| はんだ付け温度（手作業） | Tsld | ℃ | 350 3S |
注:
1) すべての寸法はミリメートル単位です。（許容差：±0.2mm）
2) スケール: なし
TYF Opto. LEDモジュール製品は、プラスチックトレイに梱包されており、サイズに応じて、XX個が各プラスチックトレイに入っています。以下に示すとおりです。プラスチックボックスのない製品は、外部からの圧力を防ぐために、バブルバッグに梱包されており、製品サイズに応じて、各パックにXX個の製品が入った異なるバブルバッグを選択し、梱包された製品はカートンの形で保管され、密封されます。以下に示すとおりです。
1) トレイあたりxx個のLEDモジュール 4) ボックス情報と梱包
2) トレイの積み重ねとテーピング、XX LEDモジュール トレイと追加の1つのダミートレイが ボックス。トレイの上に追加のシリカゲル（各1つ）
3) 密封梱包
