| 起源の場所: | 深セン、中国 |
|---|---|
| ブランド名: | TYF |
| 証明: | CE CB ROHS |
| モデル番号: | D38 |
| 最小注文数量: | ネゴシエーション |
| 価格: | 交渉可能 |
| パッケージの詳細: | ボックス |
| 受渡し時間: | 15 仕事日 |
| 支払条件: | T/T、L/C、D/A、D/P |
| 供給の能力: | 10000 |
| モデル: | DQ038 | 直径: | φ37 |
|---|---|---|---|
| 電圧: | 220/110V | ワット数: | 10W |
| CCT: | 3000K 4000K 6000K | CRI: | 80 |
| 効力(lm/w): | 120lm/w | pf: | > 0.9 |
| thd: | 20％ | 調光: | はい |
| ハイライト: | ハイパワーモジュールのLEDが,防水は、LEDモジュール |
||

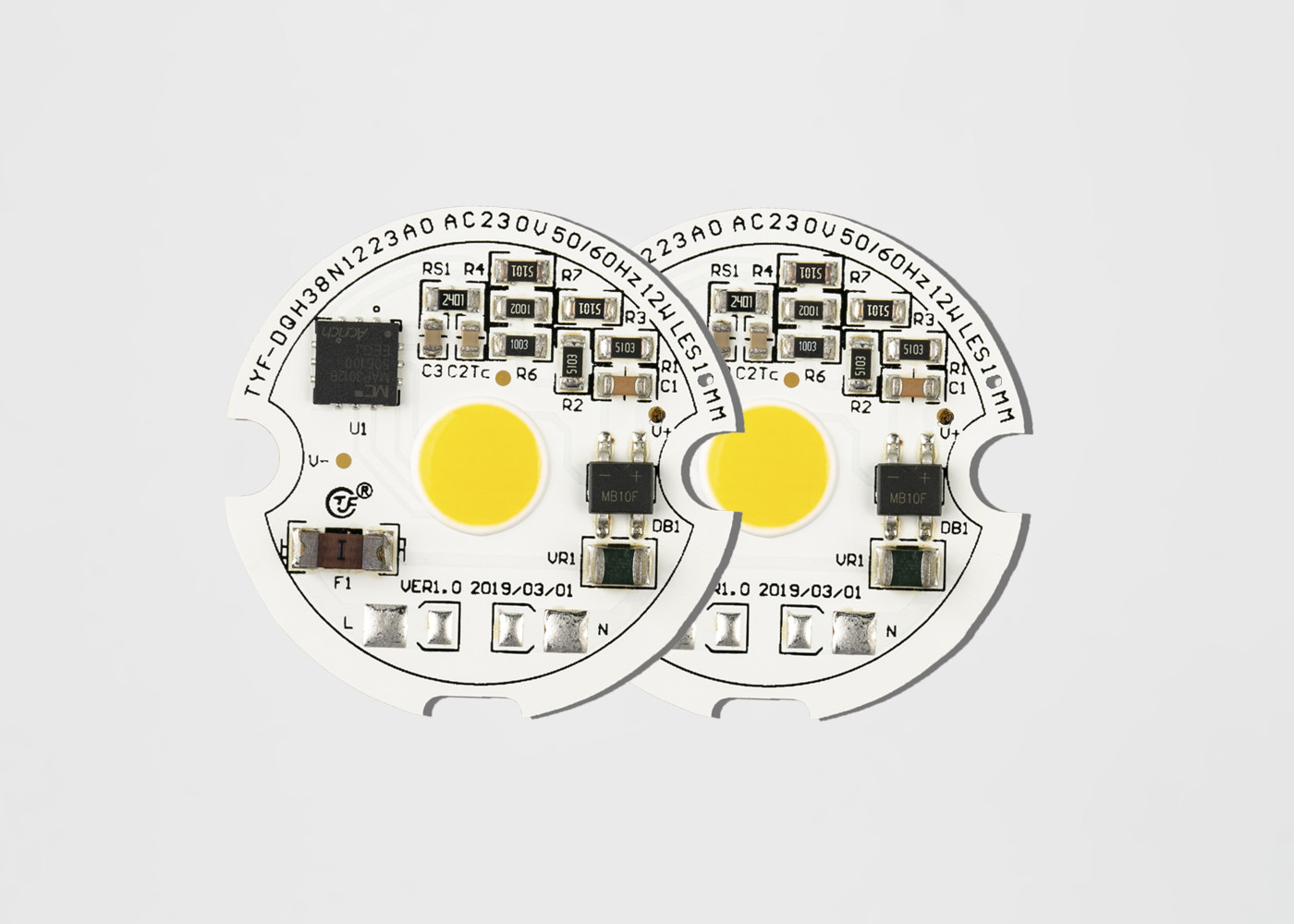

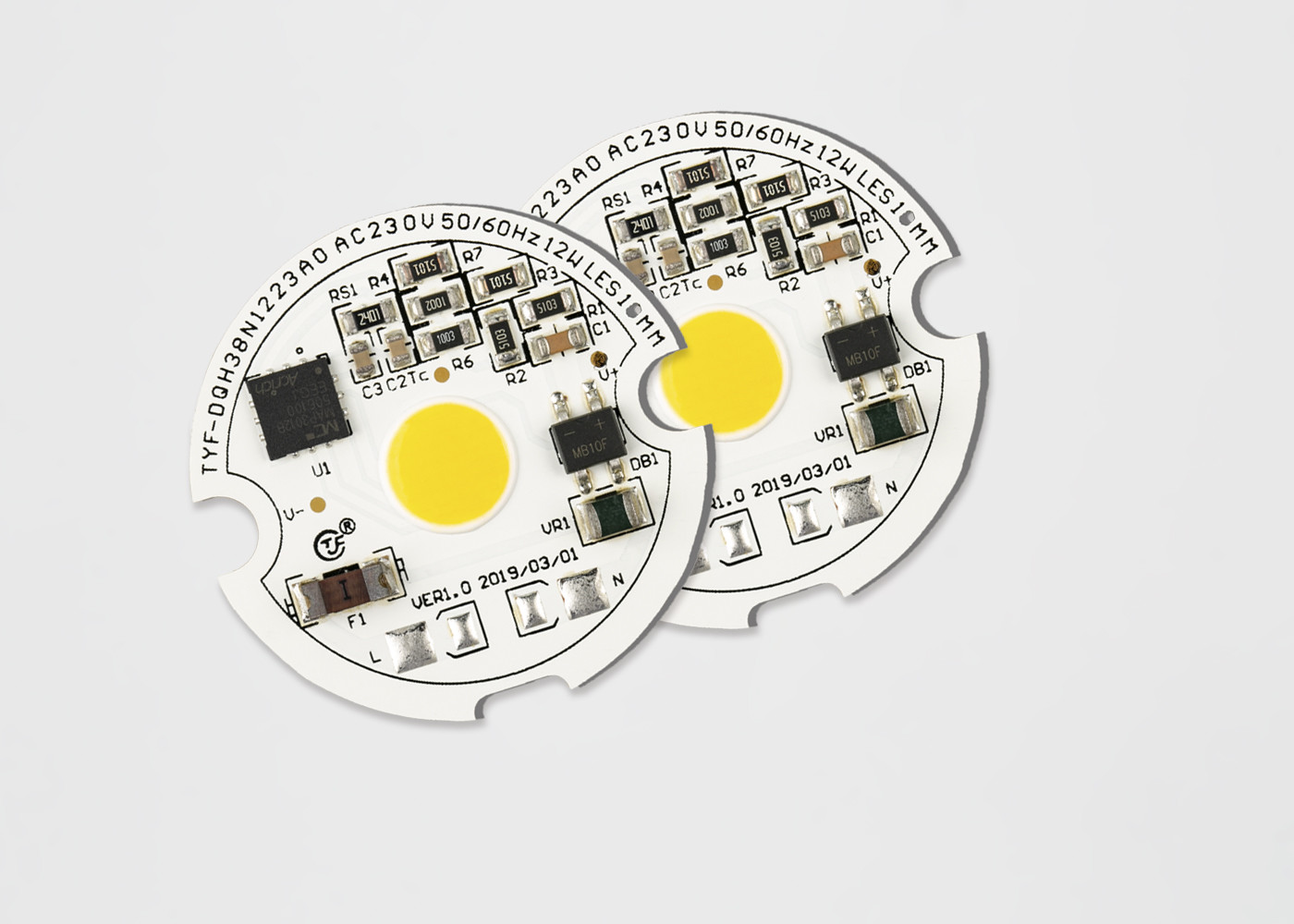

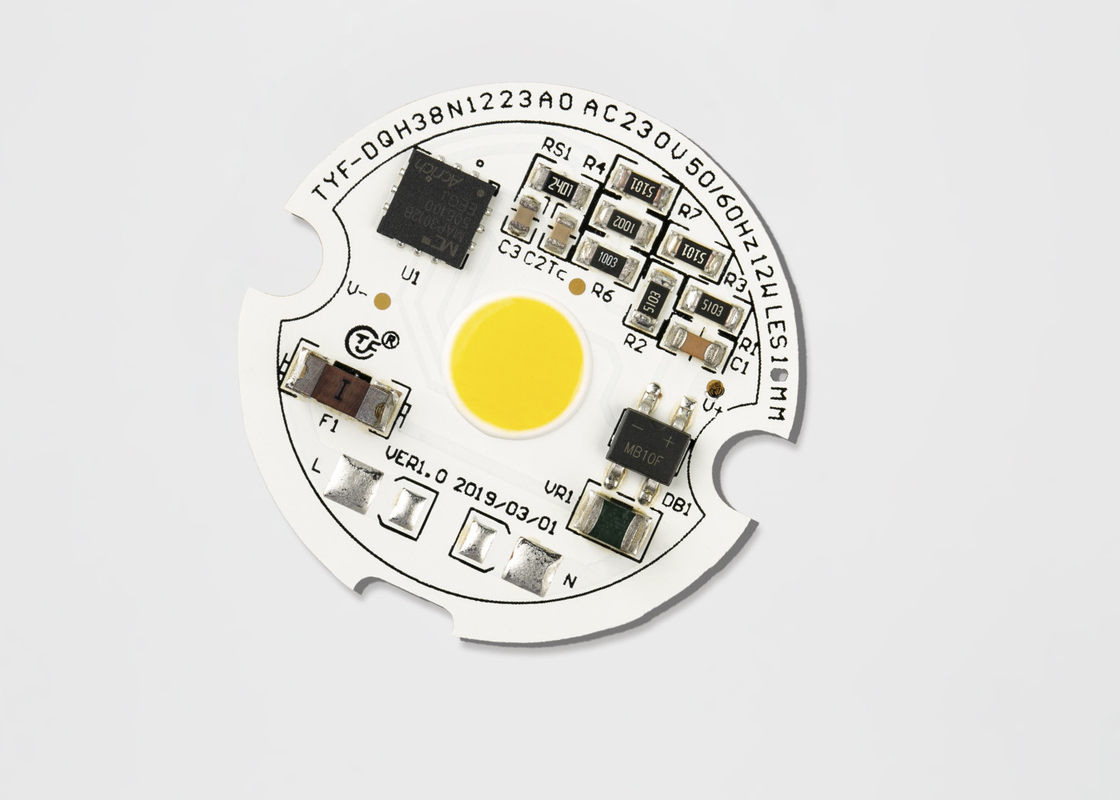

Bridgelux LEDチップ 110V 220V 3W 5W 10W 12W AC COB LEDモジュール ドライバーレス cob led 3000K 4000K 6000K 70Ra 80Ra
| DOB | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⓾ | ⓫ | ⓬ | |||
| 製品コード |
クライアント コード |
ICコード |
電力 コード |
電圧コード
|
シリアル番号 |
LED コード |
CCT コード
|
SDCM | CRIコード | 輝度 | 年 | 月 |
シリアル 番号 |
||
| モジュールコード | ケースコード | シリアル番号 | シリアル番号 | ||||||||||||
1) 製品コード: C=クライアントモジュール D=自己モジュール
2) クライアントコードとモジュールコード: もし①=Cなら、クライアントコードは4桁、自己モジュールコードは4桁
3) ICコード: ICは1文字
4) 電力コード:
| 電力コード | ||||||||||
| 01—99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
| 01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5) 電圧コード:11=110V,12=120V,22=220V,23=230V
6) CCTコード
| CCTコード(K) | |||||||||||||
|
1800 - 2000 |
2000 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
| 18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
電気的および光学的特性(Ta=25℃) 表2-1
| 項目 | 記号 | 単位 | 標準値 |
| 入力電圧 | Vin | V | 230 |
| 入力電流 | IF | mA | 42.35 |
| 動作周波数 | F | Hz | 50/60 |
| 入力電力 | P | W | 9.431 |
| 力率 | PF | ％ | 0.969 |
| 全高調波歪み | THD | ％ | 21.6% |
| 調光タイプ | RNA □ TRIAC □ PWM □ 0-10V □ DALI ⓥ DMX □ Smart □ その他 | ||
| サージ容量 | Vs | KV | 0.5 |
| 耐電圧(AC) | Ve | KV | - |
| 動作/ケース温度 | Ta/Tc | ℃ | 25/85 |
| LEDパラメータ | COB | ||
| 光束 | Φv | Lm | 1068.3 |
| 光効率 | ηv | Lm/w | 113.3 |
| 色温度 | CCT | K | 4068 |
| 演色評価数 | Ra/CRI | ％ | 82.3/75.4 |
| 配光 | - | - | - |
| 視野角 | 2θ 1/2 | 度 | - |
光学特性
色度ビン
TYFは、その色度ビン構造についてANSI C78.377A規格に準拠しています。2700Kから6500KのCCT範囲の各ANSI四角形について、TYFは5つのビンと3つのビンを提供します。
表4-1 5ステップビン
| CCT | ステップ | Cx | Cy | a | b | θ |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
表4-2 3ステップビン
| CCT | ステップ | Cx | Cy | a | b | θ |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
標準的な電気的および光学的曲線
図4-2-1 相対電力対電圧、Ta =25℃
図4-2-2 相対光束対電圧、Ta =25℃
図4-2-3 放射パターン、Ta =25℃
| 項目 | 記号 | 単位 | 値 |
| 消費電力 | Pd | W | 12.6 |
| AC電流(RMS) | IF | mA | 58 |
| AC電圧(RMS) | Vin | V | 200~240 |
| LED接合部温度 | Tj-LED | ℃ | 110 |
| IC接合部温度 | Tj-IC | ℃ | 150 |
| IC温度のトップIC | Tp | ℃ | 100 |
| LED熱抵抗(接合部/はんだ付け点) | Rthj-s | ℃/W | 20 |
| IC熱抵抗(接合部/はんだ付け点) | Rthj-s | ℃/W | - |
| 動作温度 | Top | ℃ | -20~+85 |
| 保管温度 | Ts | ℃ | -30~+100 |
| ESD感度(HBM) | Vesd | KV | ±2 |
| はんだ付け温度(リフロー) | Tsld | ℃ | - |
| はんだ付け温度(手動) | Tsld | ℃ | 350 3S |
注:
1) すべての寸法はミリメートル単位です。(許容差:±0.2mm)
2) スケール: なし
注:
1) TYF Opto. DOBモジュールは、接合部温度を最大接合部温度仕様(表2-4)以下に保つことを推奨します。
LEDリード温度とICトップケース温度は熱電対で測定。LEDとICの接合部温度は、次の式を使用して計算できます。
Ts_max=Tj_max-Rθj-s * Pd
例:
LEDリード温度とICトップケース温度が90℃の場合、LED接合部温度
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
およびIC接合部温度
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120 ℃
DOB (AC-COB)のシリコーン樹脂の取り扱い
TYF Opto. LEDモジュール製品は、異なるサイズに応じて、プラスチックトレイに梱包され、XX個が各プラスチックトレイに入っています。以下に示します。プラスチックボックスのない製品は、外部からの圧力を防ぐために、バブルバッグに梱包され、製品サイズに応じて異なるバブルバッグを選択し、各パックにXX個の製品を梱包し、梱包された製品はカートンの形で保管され、密封されます。以下に示します。
1) トレイあたりxx個のLEDモジュール 4) ボックス情報と梱包
2) トレイの積み重ねとテーピング、XX LEDモジュール トレイと追加の1つのダミートレイがそれぞれ ボックス。トレイの上部にシリカゲル(各1つ)を追加
3) 密封梱包
