モデル: | DQ038 | 直径: | φ37 |
---|---|---|---|
電圧: | 220/110V | ワット数: | 10ワット |
CCT: | 3000K 4000K 6000K | CRI: | 80 |
効力(lm/W): | 120lm/w | PF: | > 0.9 |
THD: | 20パーセント | 薄暗くなること: | はい |
ハイライト: | 無人の導かれたモジュール,防水は、LEDモジュール |

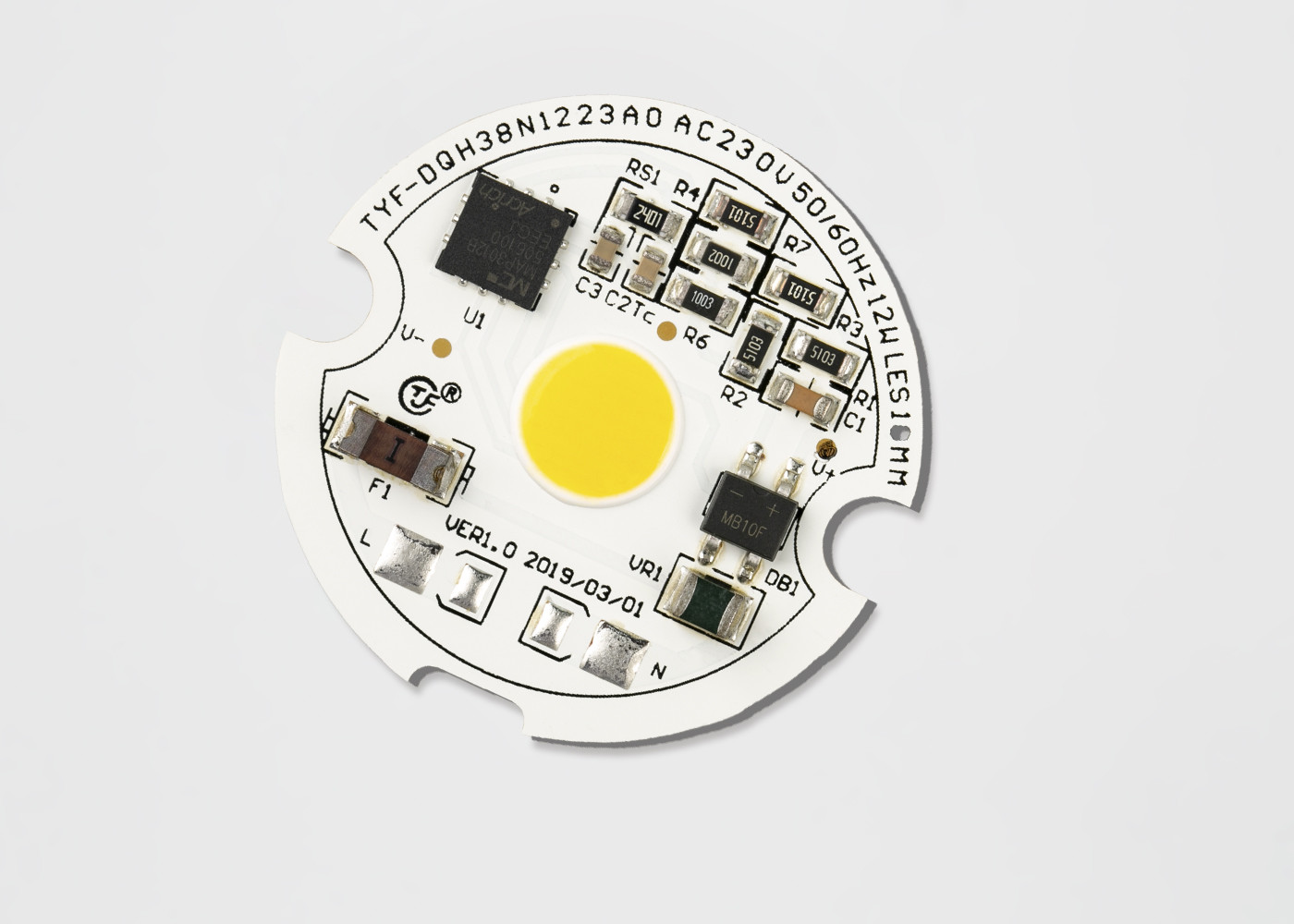

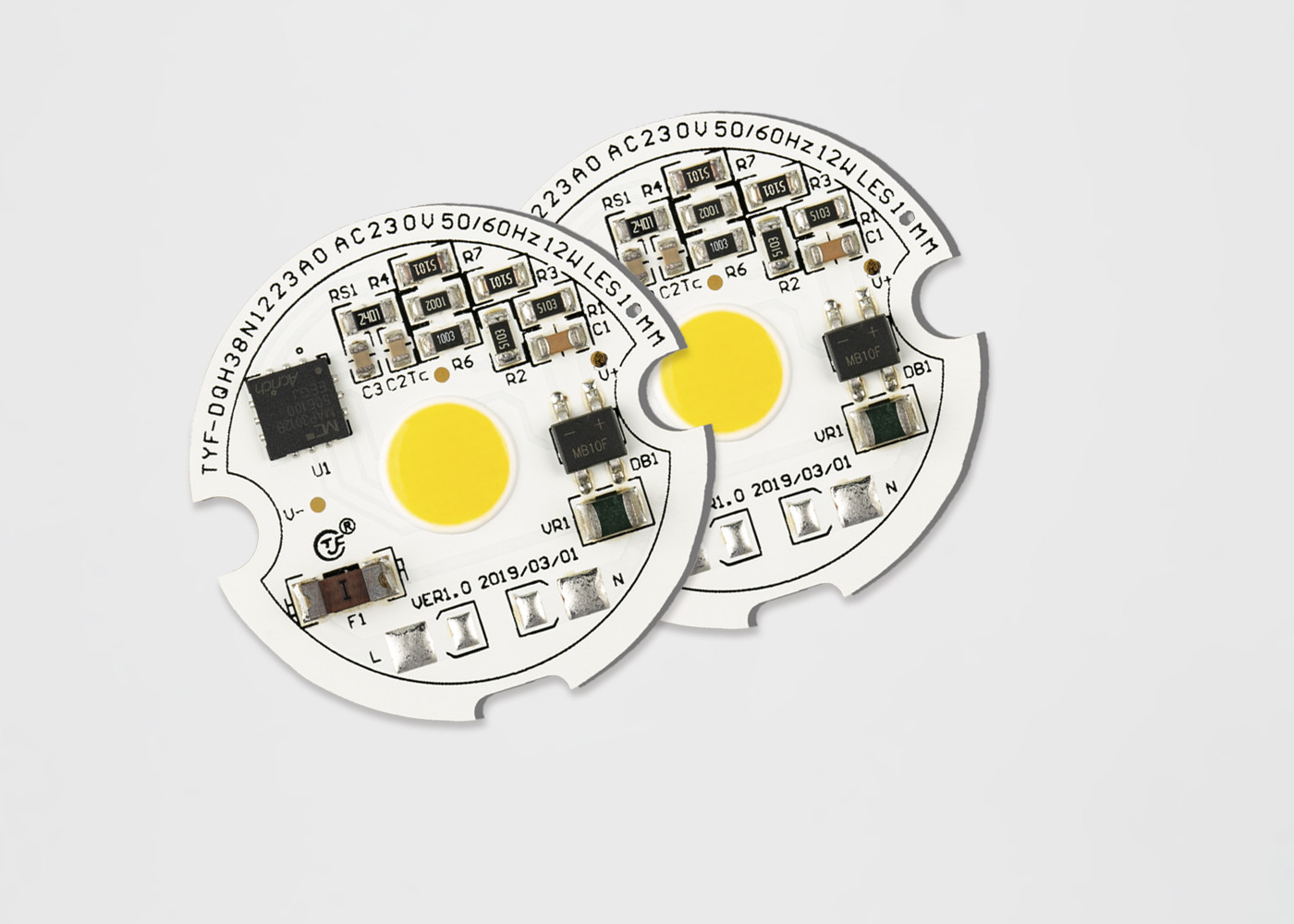

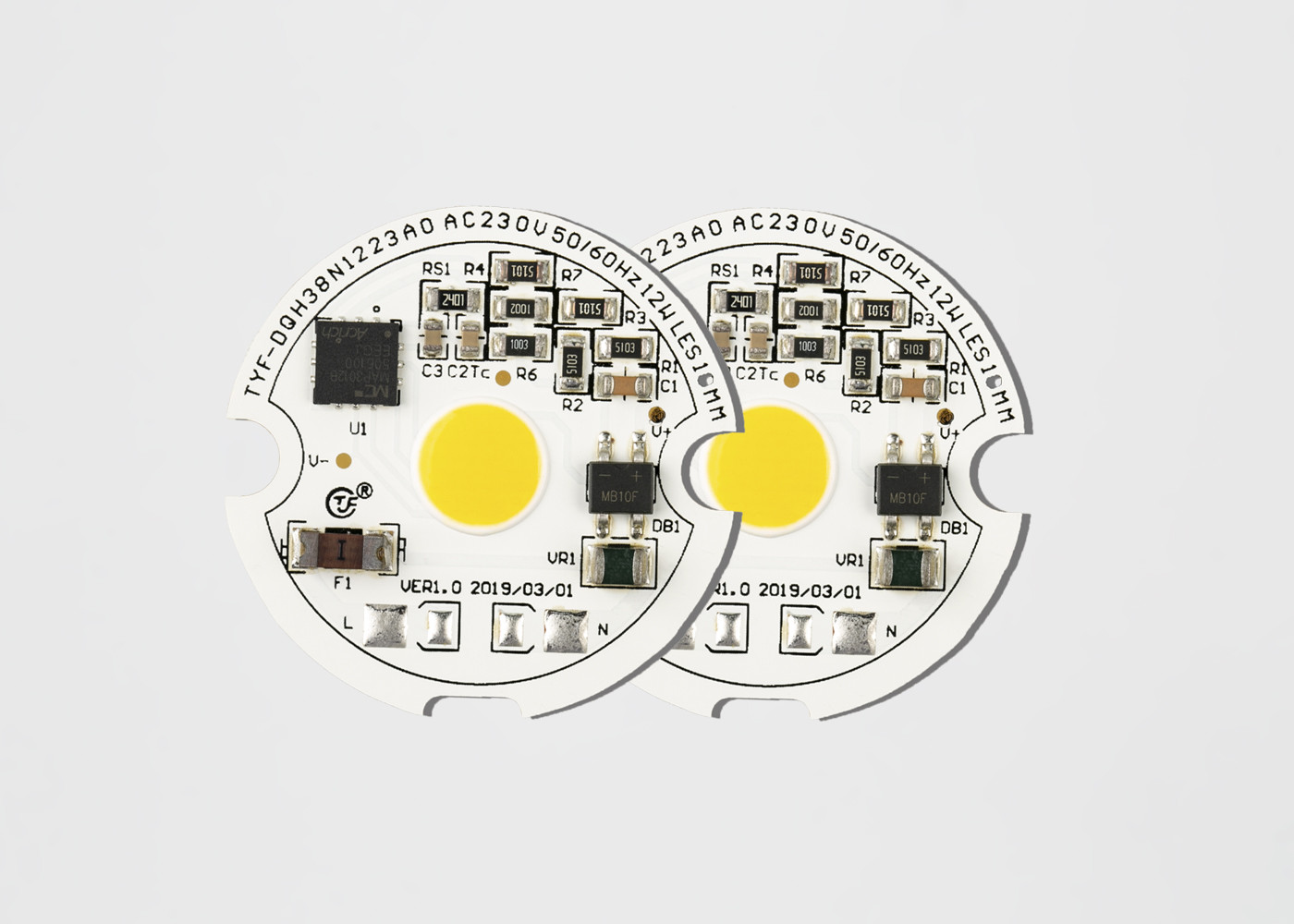

10W 12W AC 110V 220V穂軸の光源の暖かく白く涼しく白い性質の白い壁のわずかなシミ ライト運転者船上にアルミニウム
DOB | |||||||||||||||
X1 | X2-X5 | X6 | X7-X8 | X9-X10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
製品コード |
顧客 コード |
ICコード |
力 コード |
電圧コード
|
連続数字。 |
LED コード |
CCT コード
|
SDCM | CRIコード | 光 | 年 | 月 |
連続 数字。 |
||
モジュール コード | 場合コード | 連続数字。 | 連続数字。 |
1) 製品コード:C=ClientモジュールのD=Selfモジュール
2) クライアント コード及びモジュール コード:①なら=Cそして自己モジュール コードの他のクライアント コードのための4ディジット
3)ICコード:ICのための1つの特性
4)力コード:
力コード | ||||||||||
01-99W | 100W | 120W | 150W | 200W | 250W | 300W | 350W | 400W | 450W | 500W |
01-99 | A0 | B0 | C0 | D0 | E0 | F0 | G0 | H0 | J0 | K0 |
5)電圧コード:11=110V、12=120V、22=220V、23=230V
6)CCTコード
CCTはコードします(K) | |||||||||||||
1800 - 2000年 |
2000年 - 2200 |
2200 - 2400 |
2500 - 2700 |
2700 - 2900 |
3000 - 3200 |
3200 - 3400 |
3500 - 3700 |
4000 - 4300 |
4500 - 4800 |
5000 - 5500 |
5800 - 6300 |
6000 - 6500 |
6500 - 7000 |
18 | 20 | 22 | 25 | 27 | 30 | 32 | 35 | 40 | 45 | 50 | 58 | 60 | 65 |
電気及び光学特徴(Ta=25℃)表2-1
項目 | 記号 | 単位 | 典型的な価値 |
入力電圧 | Vin | V | 230 |
入力電流 | mA | 42.35 | |
動作周波数 | F | Hz | 50/60 |
入力パワー | P | W | 9.431 |
力率 | PF | % | 0.969 |
総高調波ひずみ | THD | % | 21.6% |
タイプを薄暗くすること | RNAの□のトライアックの□ PWMの□ 0-10Vの□ DALIの☑ DMXの□のスマートな□他 | ||
サージ容量 | 対 | KV | 0.5 |
電気強さ(AC) | Ve | KV | - |
作動/場合温度 | Ta/Tc | ℃ | 25/85 |
LED変数 | 穂軸 | ||
光束 | Φv | Lm | 1068.3 |
明るい効率 | ηv | Lm/w | 113.3 |
色温度 | CCT | K | 4068 |
演色評価数 | Ra/CRI | % | 82.3/75.4 |
軽い配分 | - | - | - |
視野角 | 2θ 1/2 | Deg. | - |
光学的性質
色度の大箱
TYFは色度の大箱の構造のためのANSI C78.377Aの標準に従います。2700Kへの6500KのCCTの範囲の各ANSIの四角形のために、TYFは5つの大箱および3つの大箱を提供します。
表4-1 5つのステップ大箱
CCT | ステップ | Cx | Cy | a | b | Θ |
2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
表4-2 3つのステップ大箱
CCT | ステップ | Cx | Cy | a | b | Θ |
2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
典型的な電気及び光学カーブ
図4-2-1の相対的な力対電圧、T =25℃
図4-2-2の相対的な光束対電圧、T =25℃
図4-2-3の放射パターン、T =25℃
項目 | 記号 | 単位 | 価値 |
電力損失 | Pd | W | 12.6 |
AC流れ(RMS) | mA | 58 | |
AC電圧(RMS) | Vin | V | 200~240 |
LEDの接合部温度 | Tj主導 | ℃ | 110 |
ICの接合部温度 | Tj IC | ℃ | 150 |
ICの温度ICの上 | TP | ℃ | 100 |
LEDの熱抵抗(接続点/はんだ付けするポイント) | Rthj-s | ℃/W | 20 |
ICの熱抵抗(接続点/はんだ付けするポイント) | Rthj-s | ℃/W | - |
実用温度 | 上 | ℃ | -20~+85 |
保管温度 | TS | ℃ | -30~+100 |
ESDの感受性(HBM) | Vesd | KV | ±2 |
はんだ付けする温度(退潮) | Tsld | ℃ | - |
はんだ付けする温度(手) | Tsld | ℃ | 350 3S |
注:
1) すべての次元はミリメートルにあります。(許容:±0.2mm)
2)スケール:どれも
注:
1)Opto TYF。DOBモジュールは最高の接合部温度spec. (表2-4)の下で接合部温度を保つために推薦されます。
LEDの鉛の温度およびICの熱電対によって測定される上の場合温度。LEDおよびICのunctionの温度は方式を使用してように続きます計算することができます。
Ts_max=Tj_max-Rθj-s * Pd
例えば:
LEDの鉛の温度およびICの上の場合が温度90℃そしてLEDの接合部温度なら
Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃
そしてICの接合部温度
Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120の℃
DOB (AC-COB)の渡すことのケイ素樹脂
Opto TYF。次に示すように、別のサイズに従って、プラスチック皿でXX PC各々のプラスチック皿、詰まるLEDモジュール プロダクト。外圧力を防ぐためにプラスチック・バッグで、詰まるカートンの形でXXプロダクト各パックのプロダクト サイズに従ってプラスチックの箱のないプロダクトは別のプラスチック・バッグを、包まれたプロダクト貯えられ、次に示すように密封されます、選びます。
1) XX皿4)の箱の情報及びパッキングごとのPCS LEDモジュール
2)皿の積み重ねおよび収録、XX LEDモジュール
皿そして付加的な1つのダミーの皿それぞれの
箱。皿の上にケイ酸ゲル(1それぞれ)を加えて下さい
3) シーリング パッキング
