| 起源の場所: | シンセン |
|---|---|
| ブランド名: | TYF |
| 証明: | CE,RoHs |
| モデル番号: | ML2421 |
| 最小注文数量: | 交渉 |
| 価格: | negotiable |
| 受渡し時間: | 5-7日 |
| 支払条件: | D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 1,000,000 PCS/day |
| 力: | 30W | 色を出すこと: | 暖かく白く、自然な白、涼しい白 |
|---|---|---|---|
| 破片材料: | Bridgelux | タイプ: | 穂軸LED |
| 適用: | 導かれるランプを育てなさい | Product name: | Chip LED Cob |
| ハイライト: | 20w破片LEDの穂軸,高いCRIの破片LEDの穂軸,30w LEDの穂軸の破片 |
||

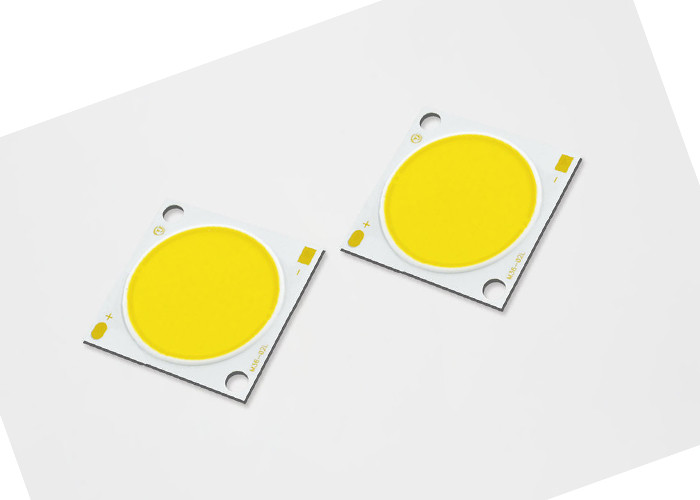

20w 30w高いCRIの破片LEDの穂軸の導かれた抜け目がないライトのための低い暖房生成
特徴:
•プロダクトに3000Kのための128 lm/Wの典型的な効力が、80 CRIある。
•それに密集した高い磁束密度の光源がある。
•プロダクトは均一および良質の照明を提供する。
•最低70、80、および90のCRIの選択は利用できる。
•それに合理化された熱道がある。
•プロダクトは2、3、そして5 SDCMの標準の色のbinning構造と迎合的なエネルギーSTAR®/ANSIである。
•それは白熱、ハロゲンおよびけい光ランプよりエネルギー効率が良い。
•プロダクトは高圧か低電圧DCを作動できる。
•プロダクト シリーズおよび会社のロゴは前部にある。
•プロダクトは迎合的なRoHSである。
TYF MLシリーズLED配列のための部品番号の指定は次の通り説明される:
|
部品番号 |
典型的な力（w） | わずかなCCT （k） |
CRI |
最低の脈打った変化（lm） | 典型的な脈打った変化（lm） | 典型的な電圧（v） | わずかな現在（mA） | 典型的な効力（lm/W） |
| CL25171210P430E*7 | 30.6 | 3000 K | 70 | 4468 | 4804 | 34 | 900 | 157 |
| CL25171210P435E*7 | 30.6 | 3500 K | 70 | 4553 | 4896 | 34 | 900 | 160 |
| CL25171210P440E*7 | 30.6 | 4000 K | 70 | 4639 | 4988 | 34 | 900 | 163 |
| CL25171210P450E*7 | 30.6 | 5000 K | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P457E*7 | 30.6 | 5700 K | 70 | 4724 | 5080 | 34 | 900 | 166 |
| CL25171210P465E*7 | 30.6 | 6500 K | 70 | 4696 | 5049 | 34 | 900 | 165 |
| CL25171210P422E*8 | 30.6 | 2200 K | 80 | 3785 | 4070 | 34 | 900 | 133 |
| CL25171210P427E*8 | 30.6 | 2700 K | 80 | 4013 | 4315 | 34 | 900 | 141 |
| CL25171210P430E*8 | 30.6 | 3000 K | 80 | 4183 | 4498 | 34 | 900 | 147 |
| CL25171210P435E*8 | 30.6 | 3500 K | 80 | 4240 | 4559 | 34 | 900 | 149 |
| CL25171210P440E*8 | 30.6 | 4000 K | 80 | 4297 | 4621 | 34 | 900 | 151 |
| CL25171210P450E*8 | 30.6 | 5000 K | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P457E*8 | 30.6 | 5700 K | 80 | 4354 | 4681 | 34 | 900 | 153 |
| CL25171210P465E*8 | 30.6 | 6500 K | 80 | 4326 | 4651 | 34 | 900 | 152 |
| CL25171210P422E*9 | 30.6 | 2200 K | 90 | 3187 | 3427 | 34 | 900 | 112 |
| CL25171210P427E*9 | 30.6 | 2700 K | 90 | 3415 | 3672 | 34 | 900 | 120 |
| CL25171210P430E*9 | 30.6 | 3000 K | 90 | 3586 | 3856 | 34 | 900 | 126 |
| CL25171210P435E*9 | 30.6 | 3500 K | 90 | 3643 | 3917 | 34 | 900 | 128 |
| CL25171210P440E*9 | 30.6 | 4000 K | 90 | 3671 | 3947 | 34 | 900 | 129 |
| CL25171210P450E*9 | 30.6 | 5000 K | 90 | 3700 | 3978 | 34 | 900 | 130 |
| CL25171210P457E*9 | 30.6 | 5700 K | 90 | 3728 | 4008 | 34 | 900 | 131 |
5.1色のBinning情報
図1:X-Y色空間（脈打ったテスト条件、Tj = 25°C）のテスト大箱のグラフ
CIE1931-x
表38:TYFの穂軸の中心の範囲のための5ステップ砕石の長円色の大箱定義への2ステップ
|
体言 CCT |
中心点 | 主軸（aのb） |
長円
回転天使、θ |
|||
| X | Y | 2ステップ | 3ステップ | 5ステップ | ||
| 2200K | 0.5018 | 0.4153 | （0.0048、0.0027） | （0.0072、0.0041） | （0.0120、0.0067） | 39.9 |
| 2500K | 0.4806 | 0.4141 | （0.0050、0.0027） | （0.0076、0.0041） | （0.0126、0.0068） | 53.1 |
| 2700K | 0.4575 | 0.4101 | （0.0053、0.0027） | （0.0080、0.0041） | （0.0133、0.0068） | 54.1 |
| 3000K | 0.4338 | 0.4030 | （0.0057、0.0028） | （0.0086、0.0042） | （0.0142、0.0069） | 53.7 |
| 3500K | 0.4073 | 0.3917 | （0.0062、0.0028） | （0.0093、0.0041） | （0.0155、0.0069） | 54.0 |
| 4000K | 0.3818 | 0.3797 | （0.0063、0.0027） | （0.0093、0.0042） | （0.0157、0.0068） | 53.4 |
| 5000K | 0.3447 | 0.3553 | （0.0054、0.0024） | （0.0081、0.0035） | （0.0135、0.0059） | 59.8 |
| 5700K | 0.3290 | 0.3417 | （0.0048、0.0021） | （0.0072、0.0032） | （0.0119、0.0052） | 58.8 |
| 6500K | 0.3123 | 0.3282 | （0.0044、0.0018） | （0.0066、0.0027） | （0.0110、0.0045） | 58.1 |
表39のためのノート:
注:1。すべての次元の許容は通知がなければ±0.2mmである。2.陰極のTcの測定ポイント
推薦されたはんだ付けする状態
手動にはんだ付けすることのため。無鉛にはんだ付けすることを使用すればはんだ付けすることはaのはんだ付けするビットを使用して実行される
350Cより低い温度は1つの土地のための3.5秒以内に終了し。外力は加えられない
樹脂の部品にはんだ付けすることが実行される間。はんだ付けする次のプロセスはプロダクトが持っていた後遂行されるべきである
周囲温度へのリターン。注意:温度調整
