| 起源の場所: | シンセン |
|---|---|
| ブランド名: | TYF |
| 証明: | CE,RoHs |
| モデル番号: | MF2517 |
| 最小注文数量: | ネゴシエーション |
| 価格: | negotiable |
| 受渡し時間: | 5-7日 |
| 支払条件: | D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 1,000,000 PC/日 |
| 色を出すこと: | 暖かく白く、自然な白、涼しい白 | 破片材料: | Bridgelux |
|---|---|---|---|
| タイプ: | 穂軸LED | 適用: | 穂軸LEDはランプを育てる |
| 製品名: | 適用範囲が広い穂軸の破片 | 保証: | 5年 |
| ハイライト: | 導かれる密集したフリップ・チップの穂軸,導かれるANSIのフリップ・チップの穂軸,80CRI Bridgeluxによって導かれる破片 |
||

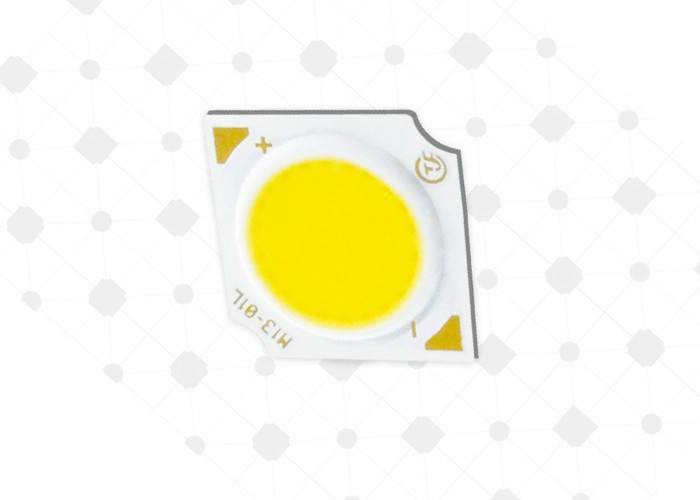

20W 30Wの大きく明るい区域のresidencialフリップ・チップの屋内downlights
•3000K、80CRIのために典型的な128 lm/Wの効力
•密集した高い磁束密度の光源
•均一の、良質の照明
•最低70、80、および90のCRIの選択
•StreaCLinedの熱道
•2、3そして5 SDCMの標準のエネルギーSTAR®/ANSIの迎合的な色のbinning構造
•白熱、ハロゲンおよびけい光ランプよりエネルギー効率が良い
•高圧か低電圧DC操作
•前部のプロダクト シリーズそして会社のロゴ
•迎合的なRoHS
2のプロダクト専門語
TYF MLシリーズLED配列のための部品番号の指定は次の通り説明される:
| 部品番号 | 典型的な力（w） | わずかなCCT （k） | 最低の脈打った変化（lm） | 典型的な脈打った変化（lm） | 典型的な電圧（v） | わずかな現在（mA） | 典型的な効力（lm/W） |
| ML13070302P530E*7 | 3.1 | 3000 K | 377 | 419 | 9.6 | 320 | 135 |
| ML13070302P535E*7 | 3.1 | 3500 K | 382 | 425 | 9.6 | 320 | 137 |
| ML13070302P540E*7 | 3.1 | 4000 K | 385 | 428 | 9.6 | 320 | 138 |
| ML13070302P550E*7 | 3.1 | 5000 K | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P557E*7 | 3.1 | 5700 K | 391 | 434 | 9.6 | 320 | 140 |
| ML13070302P565E*7 | 3.1 | 6500 K | 388 | 431 | 9.6 | 320 | 139 |
| ML13070302P522E*8 | 3.1 | 2200 K | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P527E*8 | 3.1 | 2700 K | 326 | 363 | 9.6 | 320 | 117 |
| ML13070302P530E*8 | 3.1 | 3000 K | 338 | 375 | 9.6 | 320 | 121 |
| ML13070302P535E*8 | 3.1 | 3500 K | 346 | 384 | 9.6 | 320 | 124 |
| ML13070302P540E*8 | 3.1 | 4000 K | 352 | 391 | 9.6 | 320 | 126 |
| ML13070302P550E*8 | 3.1 | 5000 K | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P557E*8 | 3.1 | 5700 K | 363 | 403 | 9.6 | 320 | 130 |
| ML13070302P565E*8 | 3.1 | 6500 K | 357 | 397 | 9.6 | 320 | 128 |
| ML13070302P522E*9 | 3.1 | 2200 K | 262 | 291 | 9.6 | 320 | 94 |
| ML13070302P527E*9 | 3.1 | 2700 K | 285 | 316 | 9.6 | 320 | 102 |
| ML13070302P530E*9 | 3.1 | 3000 K | 296 | 329 | 9.6 | 320 | 106 |
| ML13070302P535E*9 | 3.1 | 3500 K | 304 | 338 | 9.6 | 320 | 109 |
| ML13070302P540E*9 | 3.1 | 4000 K | 310 | 344 | 9.6 | 320 | 111 |
| ML13070302P550E*9 | 3.1 | 5000 K | 315 | 350 | 9.6 | 320 | 113 |
| ML13070302P557E*9 | 3.1 | 5700 K | 321 | 357 | 9.6 | 320 | 115 |
4の適用:
5. 光学的性質
5.1色のBinning情報
図1:X-Y色空間（脈打ったテスト条件、Tj = 25°C）のテスト大箱のグラフ
CIE1931-x
表38:TYFの穂軸の中心の範囲のための5ステップ砕石の長円色の大箱定義への2ステップ
|
体言 CCT |
中心点 | 主軸（aのb） |
長円
回転天使、θ |
|||
| X | Y | 2ステップ | 3ステップ | 5ステップ | ||
| 2200K | 0.5018 | 0.4153 | （0.0048、0.0027） | （0.0072、0.0041） | （0.0120、0.0067） | 39.9 |
| 2500K | 0.4806 | 0.4141 | （0.0050、0.0027） | （0.0076、0.0041） | （0.0126、0.0068） | 53.1 |
| 2700K | 0.4575 | 0.4101 | （0.0053、0.0027） | （0.0080、0.0041） | （0.0133、0.0068） | 54.1 |
| 3000K | 0.4338 | 0.4030 | （0.0057、0.0028） | （0.0086、0.0042） | （0.0142、0.0069） | 53.7 |
| 3500K | 0.4073 | 0.3917 | （0.0062、0.0028） | （0.0093、0.0041） | （0.0155、0.0069） | 54.0 |
| 4000K | 0.3818 | 0.3797 | （0.0063、0.0027） | （0.0093、0.0042） | （0.0157、0.0068） | 53.4 |
| 5000K | 0.3447 | 0.3553 | （0.0054、0.0024） | （0.0081、0.0035） | （0.0135、0.0059） | 59.8 |
| 5700K | 0.3290 | 0.3417 | （0.0048、0.0021） | （0.0072、0.0032） | （0.0119、0.0052） | 58.8 |
| 6500K | 0.3123 | 0.3282 | （0.0044、0.0018） | （0.0066、0.0027） | （0.0110、0.0045） | 58.1 |
6の絶対最高評価
6.1表39:最高の評価
表39のためのノート:
注:1。すべての次元の許容は通知がなければ±0.2mmである。2.陰極のTcの測定ポイント
8の注意
推薦されたはんだ付けする状態
手動にはんだ付けすることのため。無鉛にはんだ付けすることを使用すればはんだ付けすることはaのはんだ付けするビットを使用して実行される
350Cより低い温度は1つの土地のための3.5秒以内に終了し。外力は加えられない
樹脂の部品にはんだ付けすることが実行される間。はんだ付けする次のプロセスはプロダクトが持っていた後遂行されるべきである
周囲温度へのリターン。注意:温度調整
9、包装および分類
プロダクト パッキングおよび分類
