| 起源の場所: | 中国 |
|---|---|
| ブランド名: | TYF |
| 証明: | CE CB ROHS |
| モデル番号: | D5284 |
| 最小注文数量: | ネゴシエーション |
| 価格: | Negotiable |
| パッケージの詳細: | クラフト紙箱 |
| 受渡し時間: | 20 仕事日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 1 ヶ月あたりの 10,000 枚 |
| モデル: | TYF D5284 | 部品番号: | D5284C2023E0DA30582 |
|---|---|---|---|
| 薄暗い: | 52*84mm | 電圧: | 220/230V |
| ワット数: | 50Wの | CCT: | 6000 k |
| PF: | > 0.9 | THD: | 35パーセント |
| 薄暗くなること: | いいえ | ||
| ハイライト: | 無人の導かれたモジュール,ハイパワーモジュールのLEDが |
||

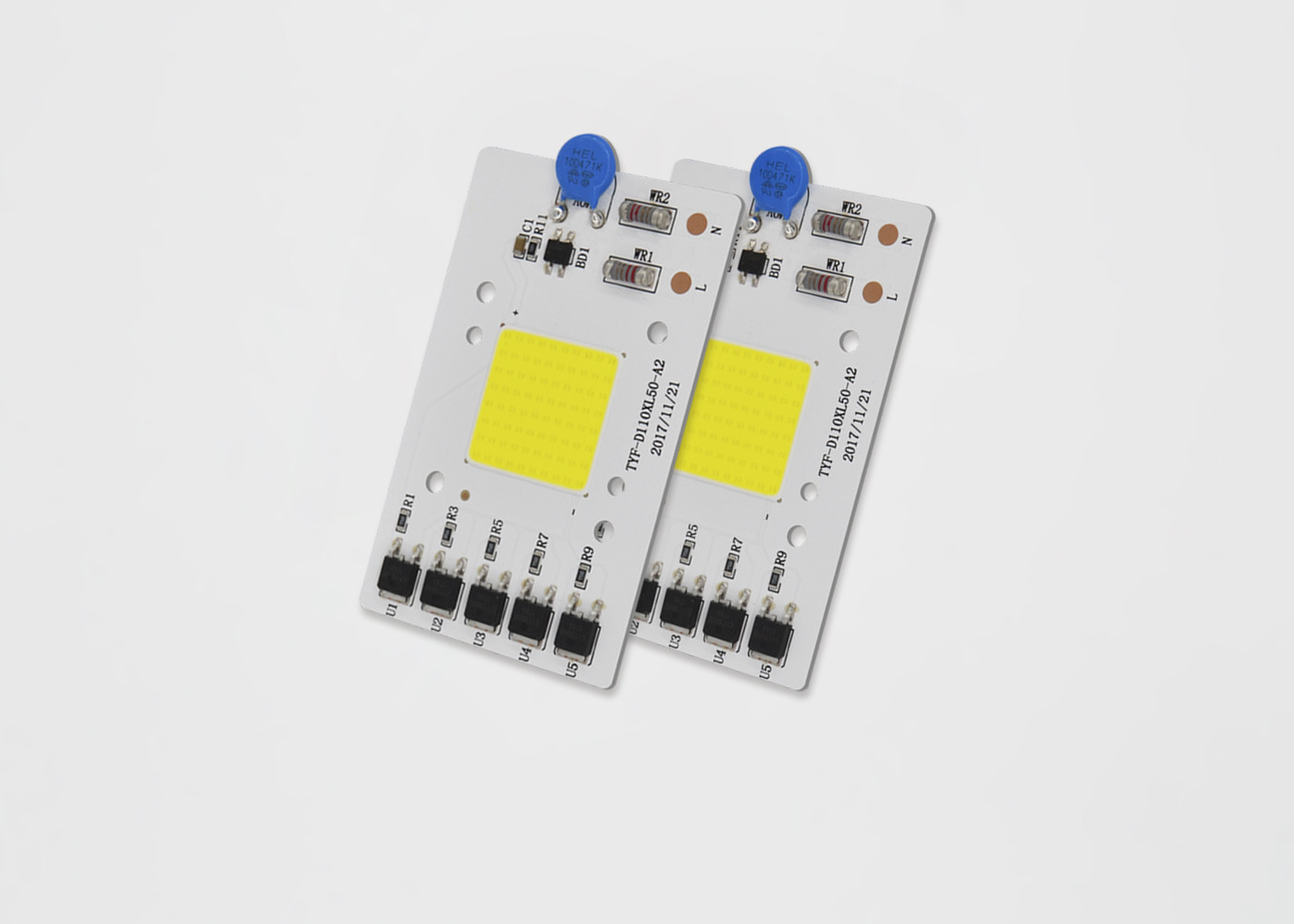

信じられないい価格30W 50W LEDの穂軸220V ACフリップ・チップの運転者船上に3000K 6000K
1. 細部:
項目名前:導かれた屋外ランプのためのAC穂軸モジュール
製品タイプ:ACモジュール
電圧:110V/220v
原産地:シンセン、中国
モデル:TYF D5284
MOQ:100部分
1.1製品の機能
2. 適用:
3. 電気及び光学特徴（Ta=25℃）表2-1
| 項目 | 記号 | 単位 | 典型的な価値 |
| 入力電圧 | Vin | V | 230 |
| 入力電流 | mA | 236.2 | |
| 動作周波数 | F | Hz | 50/60 |
| 入力パワー | P | W | 49.49 |
| 力率 | PF | % | 0.911 |
| 総高調波ひずみ | THD | % | 45.7% |
| タイプを薄暗くすること | RNAの□のトライアックの□ PWMの□ 0-10Vの□ DALIの□ DMXの□のスマートな□他 | ||
| サージ容量 | 対 | KV | 1 |
| 電気強さ（AC） | Ve | KV | 1.5 |
| 作動/場合温度 | Ta/Tc | ℃ | 25/85 |
| LED変数 | 穂軸 | ||
| 光束 | Φv | Lm | 4680.9 |
| 明るい効率 | ηv | Lm/w | 94.57 |
| 色温度 | CCT | K | 6381 |
| 演色評価数 | Ra/CRI | % | 70.2/59.0 |
| 軽い配分 | - | - | |
| 視野角 | 2θ 1/2 | Deg. | - |
3.1絶対最高評価（Ta=25℃）表2-4
| 項目 | 記号 | 単位 | 価値 |
| 電力損失 | Pd | W | 52.5 |
| AC流れ（RMS） | mA | 248.5 | |
| AC電圧（RMS） | Vin | V | 220~240 |
| LEDの接合部温度 | Tj主導 | ℃ | 120 |
| ICの接合部温度 | Tj IC | ℃ | 150 |
| ICの温度ICの上 | TP | ℃ | 100 |
| LEDの熱抵抗（接続点/はんだ付けするポイント） | Rthj-s | ℃/W | 20 |
| ICの熱抵抗（接続点/はんだ付けするポイント） | Rthj-s | ℃/W | 40 |
| 実用温度 | に | ℃ | -20~+85 |
| 保管温度 | TS | ℃ | -40~+100 |
| ESDの感受性（HBM） | Vesd | KV | ±2 |
| はんだ付けする温度（退潮） | Tsld | ℃ | - |
| はんだ付けする温度（手） | Tsld | ℃ | 350 3S |
4. 光学的性質
4.1色度の大箱
TYFは色度の大箱の構造のためのANSI C78.377Aの標準に従います。2700Kへの6500KのCCTの範囲の各ANSIの四角形のために、TYFは5つの大箱および3つの大箱を提供します。
図4-1-1の色度の大箱
表4-1-2 5つのステップ大箱
| CCT | ステップ | Cx | Cy | a | b | Θ |
| 2700K | 5 | 0.4578 | 0.4101 | 0.01350 | 0.00700 | 53.70 |
| 3000K | 5 | 0.4338 | 0.403 | 0.01390 | 0.00680 | 53.22 |
| 3500K | 5 | 0.4073 | 0.3917 | 0.01545 | 0.00690 | 54.00 |
| 4000K | 5 | 0.3818 | 0.3797 | 0.01565 | 0.00670 | 53.72 |
| 5000K | 5 | 0.3447 | 0.3553 | 0.01370 | 0.00590 | 59.62 |
| 5700K | 5 | 0.3287 | 0.3417 | 0.01243 | 0.00533 | 59.09 |
| 6000K | 5 | 0.3123 | 0.3282 | 0.01115 | 0.00475 | 58.57 |
表4--1-3の3step大箱
| CCT | ステップ | Cx | Cy | a | b | Θ |
| 2700K | 3 | 0.4578 | 0.4101 | 0.00810 | 0.00420 | 53.70 |
| 3000K | 3 | 0.4338 | 0.403 | 0.00834 | 0.00408 | 53.22 |
| 3500K | 3 | 0.4073 | 0.3917 | 0.00927 | 0.00414 | 54.00 |
| 4000K | 3 | 0.3818 | 0.3797 | 0.00939 | 0.00402 | 53.72 |
| 5000K | 3 | 0.3447 | 0.3553 | 0.00822 | 0.00354 | 59.62 |
| 5700K | 3 | 0.3287 | 0.3417 | 0.00746 | 0.00320 | 59.09 |
| 6000K | 3 | 0.3123 | 0.3282 | 0.00669 | 0.00285 | 58.57 |
4.2典型的な電気及び光学カーブ
図4-2-1の相対的な力対電圧、T =25℃
図4-2-2の相対的な光束対電圧、T =25℃
図4-2-3の放射パターン、T =25℃
5.主指定/特殊機能:
1. AC線間電圧に直接運転して下さい:120/230VのAC/DCの運転者無し
2. OTRを使って、OVP、OCPのサージ容量、1000V
3. 高いPFのCE/ULの証明
4. よい色の一貫性、高いCRI
5. 周囲温度:-20-50℃の場合温度: <70>
6. 小型、適用範囲が広い設計、PCBのサイズ、CCTの力は顧客の欲求に従って、カスタマイズすることができます。
7. 生命time> 30,000時間
6. 包装
Opto TYF。次に示すように、別のサイズに従って、プラスチック皿でXX PC各々のプラスチック皿、詰まるLEDモジュール プロダクト。外圧力を防ぐためにプラスチック・バッグで、詰まるカートンの形でXXプロダクト各パックのプロダクト サイズに従ってプラスチックの箱のないプロダクトは別のプラスチック・バッグを、包まれたプロダクト貯えられ、次に示すように密封されます、選びます。
1) XX皿4）の箱の情報及びパッキングごとのPCS LEDモジュール
2）皿の積み重ねおよび収録、XX LEDモジュール
皿そして付加的な1つのダミーの皿それぞれの
箱。皿の上にケイ酸ゲル（1それぞれ）を加えて下さい
3) シーリング パッキング
