| 起源の場所: | シンセン |
|---|---|
| ブランド名: | TYF |
| 証明: | CE,RoHs |
| モデル番号: | M15-02L |
| 最小注文数量: | ネゴシエーション |
| 価格: | 交渉可能 |
| 受渡し時間: | 5-7日 |
| 支払条件: | D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 1,000,000 PC/日 |
| 力: | 10W 15W | 破片材料: | ブリジョー |
|---|---|---|---|
| タイプ: | COB LED | アプリケーション: | 穂軸LEDはランプを育てます |
| 製品名: | COB LED | 寿命: | 50000 時間 |
| ハイライト: | 穂軸は破片を導きました,LEDライト破片 |
||

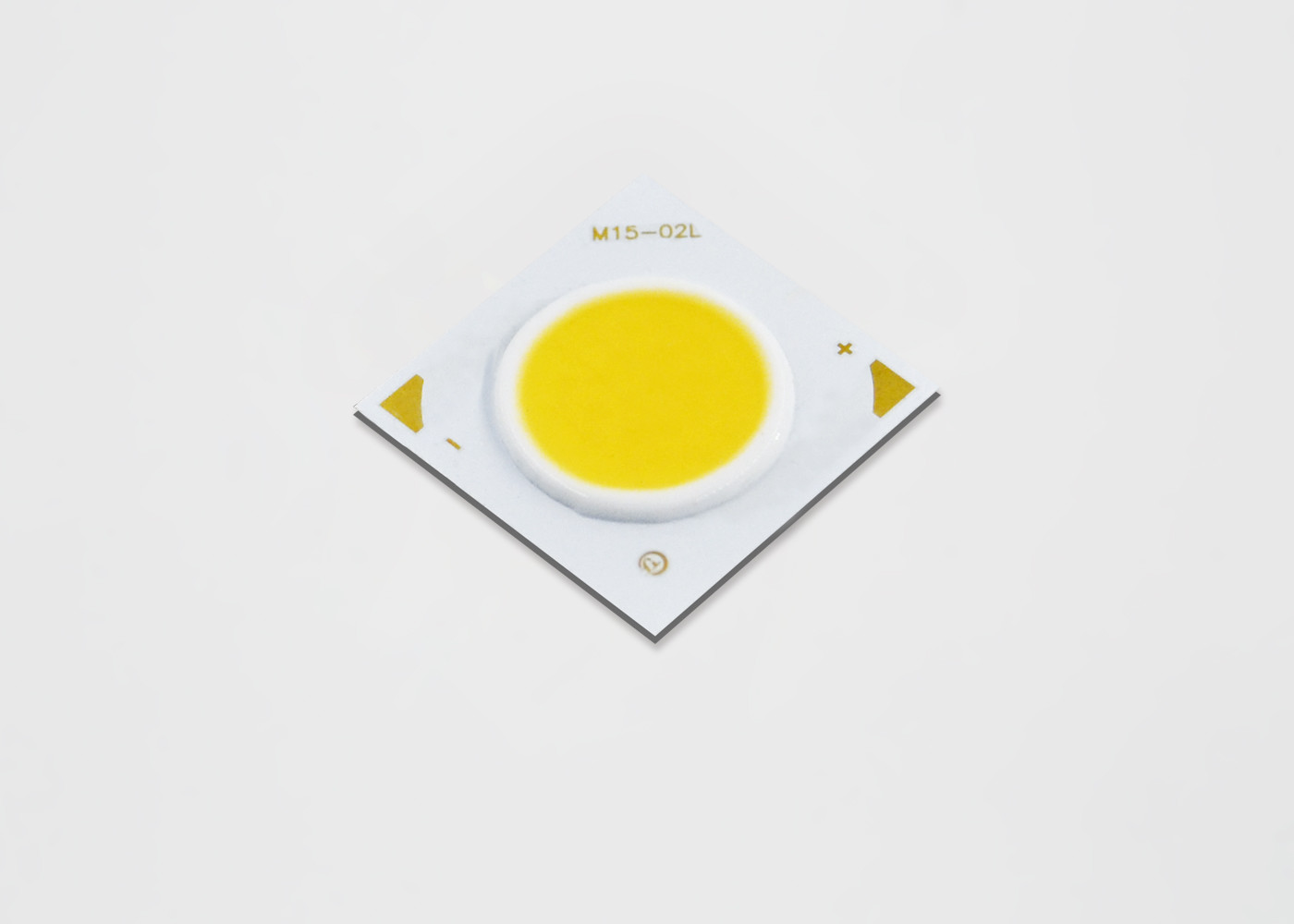

10w 15wのスポーツ ライト標準ライトLM80は導かれた穂軸を渡しました
•3000K、80CRIのために典型的な128 lm/Wの効力
•密集した高い磁束密度の光源
•ユニフォーム、良質の照明
•最低70、80、および90のCRIの選択
•StreaCLinedの上昇温暖気流道
•2、3そして5 SDCMの標準のエネルギーSTAR®/ANSIの迎合的な色のbinning構造
•白熱、ハロゲンおよびけい光ランプよりエネルギー効率が良い
•高圧か低電圧DC操作
•前部のプロダクト シリーズそして会社のロゴ
•迎合的なRoHS
TYF MLシリーズLED配列のための部品番号の指定は次の通り説明されます:
| 最少。 | Typ。 | 最高。 | LM/W | |||||||
| 変数 | 記号 | 条件 | CRI | 単位 | ||||||
| VF | IF=320mA | /Tc =25の℃ | / | 18 | 19.2 | 20.4 | / | V | ||
| 電圧 | ||||||||||
| 光束 | Φv | CCT:5000-6500K | RA:80 | 660 | 690 | - | >110 | Lm （LM/W） | ||
| RA:70 | - | - | - | - | ||||||
| CCT:4000-4500K | RA:80 | 660 | 690 | - | >110 | |||||
| RA:70 | - | - | - | - | ||||||
| CCT:2800-3200K | RA:80 | 630 | 660 | - | >105 | |||||
| RA:70 | - | - | - | - | ||||||
色のBinning情報
図1:X-Y色空間（脈打ったテスト条件、Tj = 25°C）のテスト大箱のグラフ
CIE1931-x
表38:TYFの穂軸の中心の範囲のための2ステップ5ステップ砕石の長円色の大箱定義
|
わずか CCT |
中心点 | 主軸（aのb） |
長円
回転天使、θ |
|||
| X | Y | 2ステップ | 3ステップ | 5ステップ | ||
| 2200K | 0.5018 | 0.4153 | （0.0048、0.0027） | （0.0072、0.0041） | （0.0120、0.0067） | 39.9 |
| 2500K | 0.4806 | 0.4141 | （0.0050、0.0027） | （0.0076、0.0041） | （0.0126、0.0068） | 53.1 |
| 2700K | 0.4575 | 0.4101 | （0.0053、0.0027） | （0.0080、0.0041） | （0.0133、0.0068） | 54.1 |
| 3000K | 0.4338 | 0.4030 | （0.0057、0.0028） | （0.0086、0.0042） | （0.0142、0.0069） | 53.7 |
| 3500K | 0.4073 | 0.3917 | （0.0062、0.0028） | （0.0093、0.0041） | （0.0155、0.0069） | 54.0 |
| 4000K | 0.3818 | 0.3797 | （0.0063、0.0027） | （0.0093、0.0042） | （0.0157、0.0068） | 53.4 |
| 5000K | 0.3447 | 0.3553 | （0.0054、0.0024） | （0.0081、0.0035） | （0.0135、0.0059） | 59.8 |
| 5700K | 0.3290 | 0.3417 | （0.0048、0.0021） | （0.0072、0.0032） | （0.0119、0.0052） | 58.8 |
| 6500K | 0.3123 | 0.3282 | （0.0044、0.0018） | （0.0066、0.0027） | （0.0110、0.0045） | 58.1 |
表39:最高の評価
表39のためのノート:
注:1。すべての次元の許容は通知がなければ±0.2mmです。2.陰極のTcの測定ポイント
推薦されたはんだ付けする状態
マニュアルのはんだ付けすることのため。無鉛にはんだ付けすることを使用すればはんだ付けすることはaのはんだ付けするビットを使用して実行されます
350Cより低い温度は1つの土地のための3.5秒以内に終了し。外力は応用ではないです
樹脂の部品へはんだ付けすることが実行される間。はんだ付けする次のプロセスはプロダクトが持っていた後遂行されるべきです
周囲温度に戻して下さい。注意:温度調整
プロダクト パッキングおよび分類
