| 起源の場所: | シンセン |
|---|---|
| ブランド名: | TYF |
| 証明: | CE,RoHs |
| モデル番号: | 調整可能で白いシリーズ |
| 最小注文数量: | ネゴシエーション |
| 価格: | Negotiable |
| 受渡し時間: | 3-5日 |
| 支払条件: | L/C、D ・ D ・ P、ハムスター、ウェスタン ・ ユニオン、MoneyGram |
| 供給の能力: | 1,000,000 PC/日 |
| 発光色: | 暖かい白、自然な白、涼しい白 | タイプ: | COB LED |
|---|---|---|---|
| 証明: | RoHS | アプリケーション: | 穂軸LEDはランプを育てます |
| 破片材料: | アルミニウム | 電圧: | 220v/110V |
| ハイライト: | 導かれる調光対応穂軸,白い穂軸LED |
||

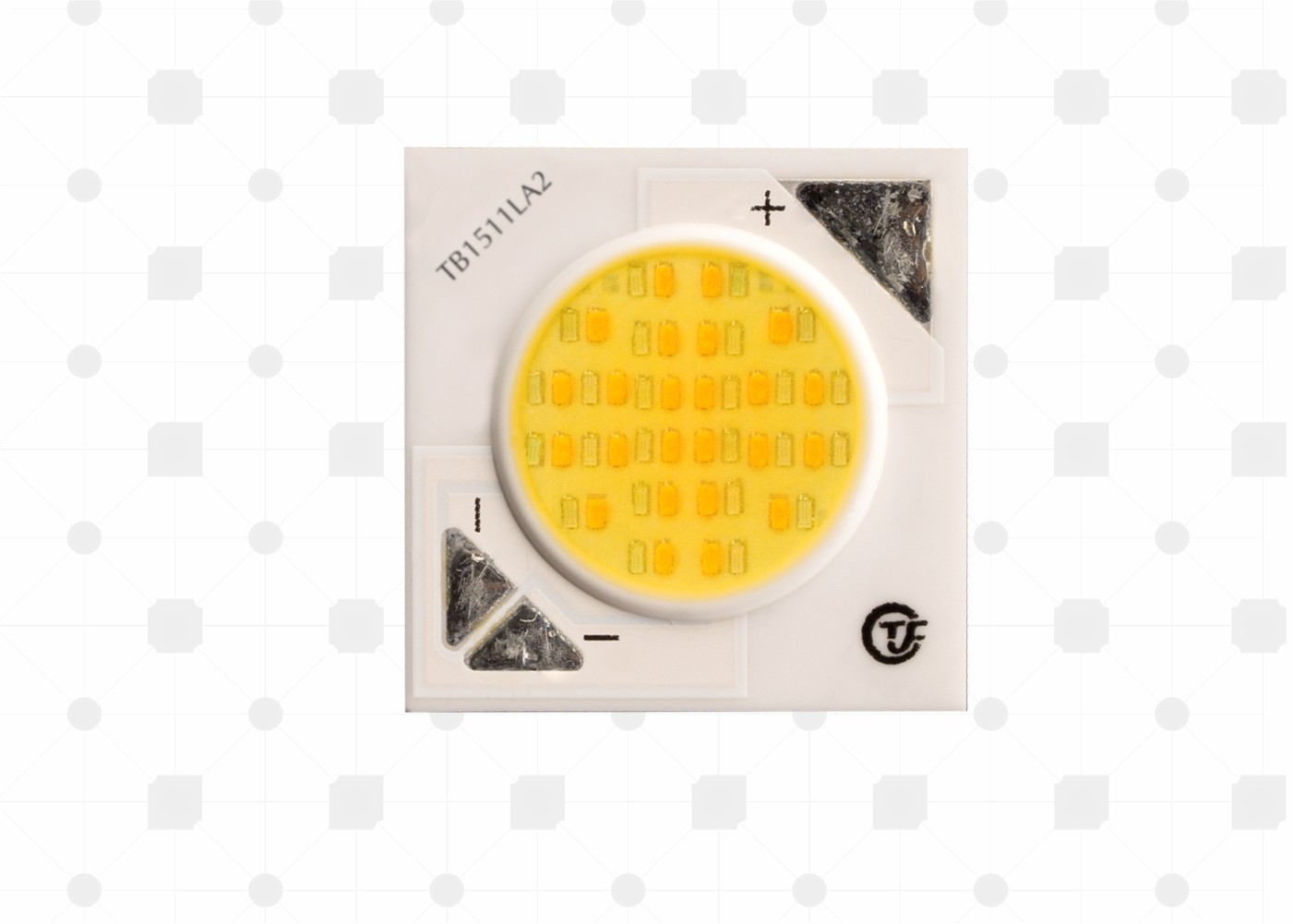

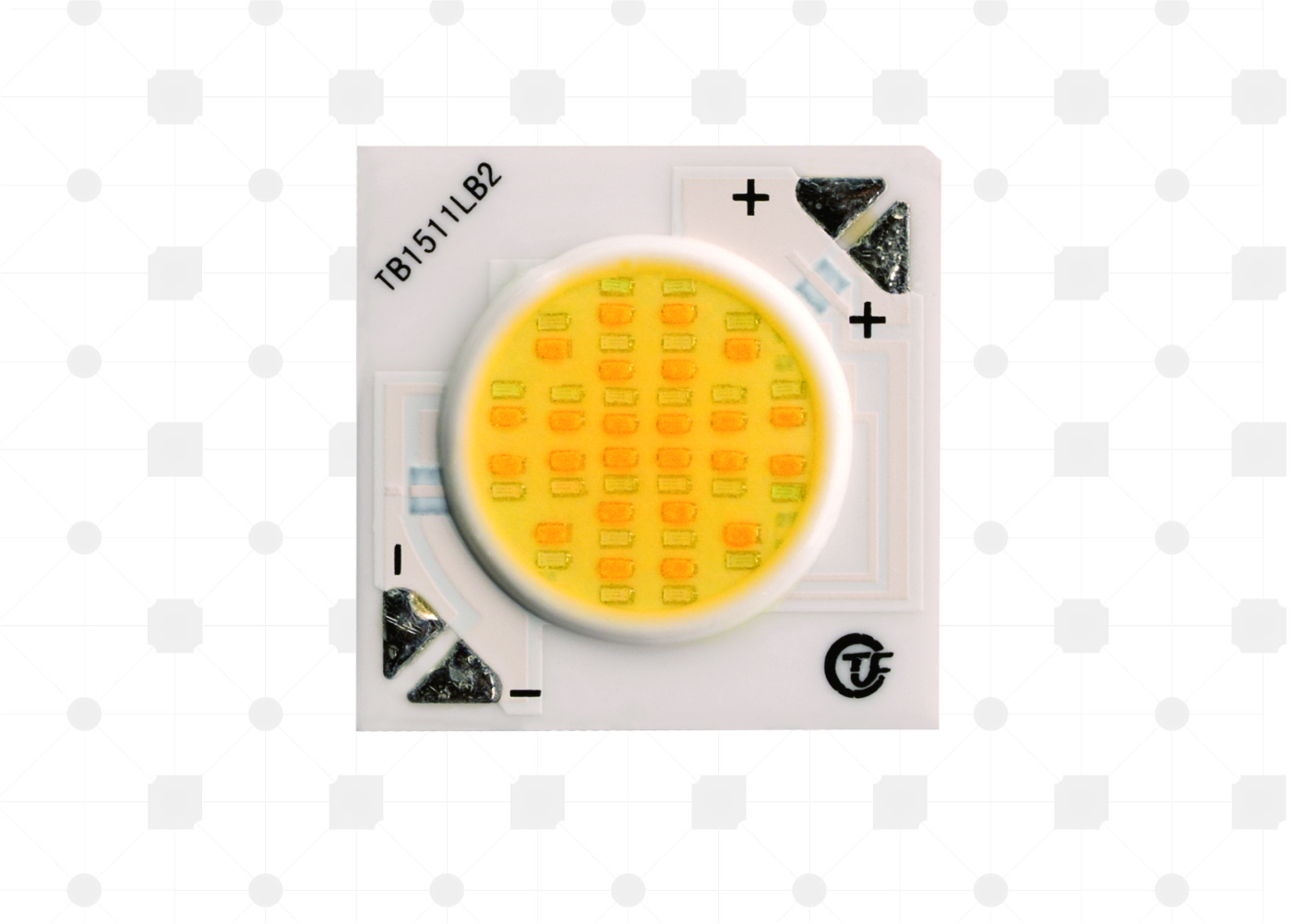

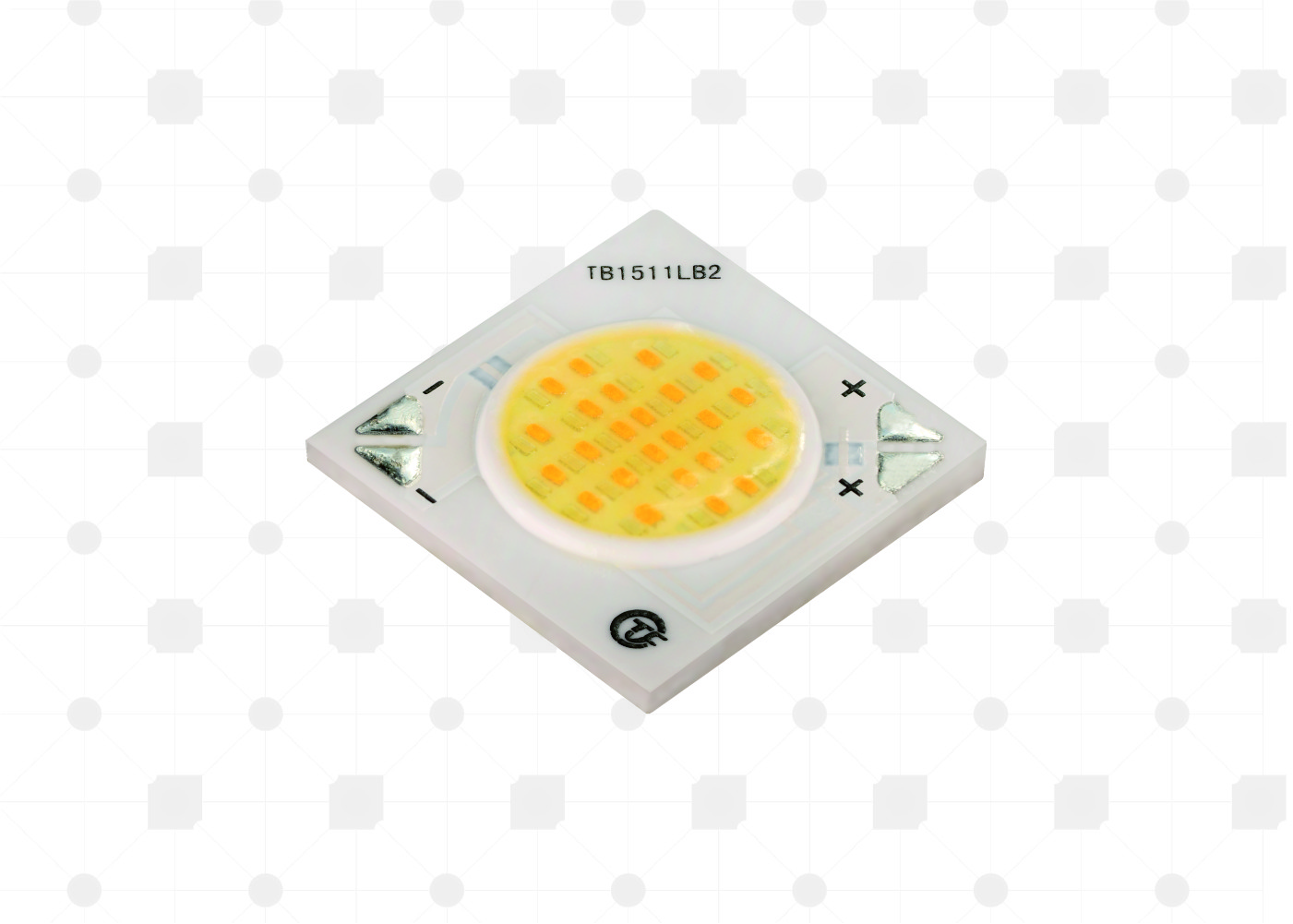

高い発電の穂軸は、導かれた多破片調整可能で白い穂軸導きました
1の特徴
•3000K、80CRIのために典型的な128 lm/Wの効力
•密集した高い磁束密度の光源
•ユニフォーム、良質の照明
•最低70、80、および90のCRIの選択
•StreaCLinedの上昇温暖気流道
•2、3そして5 SDCMの標準のエネルギーSTAR®/ANSIの迎合的な色のbinning構造
•白熱、ハロゲンおよびけい光ランプよりエネルギー効率が良い
•高圧か低電圧DC操作
•前部のプロダクト シリーズそして会社のロゴ
•迎合的なRoHS
2のプロダクト専門語
TYF MLシリーズLED配列のための部品番号の指定は次の通り説明されます:
3の最高の評価
| 基質 | 部品番号 | 典型的 | わずか | CRI | 最低 | 典型的な脈打った変化（lm） | 典型的な電圧 （v） |
わずか 現在 （mA） |
最低 効力 （lm/W） |
典型的 効力 （lm/W） |
| 陶磁器 | TB15110802D5 | 8 | 3000 | 90 | 590 | 632 | 25 | 320 | 75 | 80 |
| 6000 | 90 | 760 | 815 | 100 | 105 | |||||
| TB15111202D5 30&60E*9 | 12 | 3000 | 90 | 860 | 912 | 36 | 320 | 75 | 80 | |
| 6000 | 90 | 1100 | 1156 | 100 | 105 | |||||
| TB18141204D5 30&60E*9 | 24 | 3000 | 90 | 1770 | 1824 | 36 | 640 | 75 | 80 | |
| 6000 | 90 | 2200 | 2247 | 100 | 105 | |||||
| TB24211206D5 | 36 | 3000 | 90 | 2690 | 2736 | 36 | 960 | 75 | 80 | |
| 6000 | 90 | 3330 | 3370 | 100 | 105 |
4の適用:
5. 光学的性質
5.1色のBinning情報
図1:X-Y色空間（脈打ったテスト条件、Tj = 25°C）のテスト大箱のグラフ
CIE1931-x
表38:TYFの穂軸の中心の範囲のための2ステップ5ステップ砕石の長円色の大箱定義
|
わずか CCT |
中心点 | 主軸（aのb） |
長円
回転天使、θ |
|||
| X | Y | 2ステップ | 3ステップ | 5ステップ | ||
| 2200K | 0.5018 | 0.4153 | （0.0048、0.0027） | （0.0072、0.0041） | （0.0120、0.0067） | 39.9 |
| 2500K | 0.4806 | 0.4141 | （0.0050、0.0027） | （0.0076、0.0041） | （0.0126、0.0068） | 53.1 |
| 2700K | 0.4575 | 0.4101 | （0.0053、0.0027） | （0.0080、0.0041） | （0.0133、0.0068） | 54.1 |
| 3000K | 0.4338 | 0.4030 | （0.0057、0.0028） | （0.0086、0.0042） | （0.0142、0.0069） | 53.7 |
| 3500K | 0.4073 | 0.3917 | （0.0062、0.0028） | （0.0093、0.0041） | （0.0155、0.0069） | 54.0 |
| 4000K | 0.3818 | 0.3797 | （0.0063、0.0027） | （0.0093、0.0042） | （0.0157、0.0068） | 53.4 |
| 5000K | 0.3447 | 0.3553 | （0.0054、0.0024） | （0.0081、0.0035） | （0.0135、0.0059） | 59.8 |
| 5700K | 0.3290 | 0.3417 | （0.0048、0.0021） | （0.0072、0.0032） | （0.0119、0.0052） | 58.8 |
| 6500K | 0.3123 | 0.3282 | （0.0044、0.0018） | （0.0066、0.0027） | （0.0110、0.0045） | 58.1 |
6の絶対最高評価
6.1表39:最高の評価
表39のためのノート:
7の機械次元
注:1。すべての次元の許容は通知がなければ±0.2mmです。2.陰極のTcの測定ポイント
8の注意
推薦されたはんだ付けする状態
マニュアルのはんだ付けすることのため。無鉛にはんだ付けすることを使用すればはんだ付けすることはaのはんだ付けするビットを使用して実行されます
350Cより低い温度は1つの土地のための3.5秒以内に終了し。外力は応用ではないです
樹脂の部品にはんだ付けすることが実行される間。はんだ付けする次のプロセスはプロダクトが持っていた後遂行されるべきです
周囲温度に戻して下さい。注意:温度調整
9、包装および分類
プロダクト パッキングおよび分類
