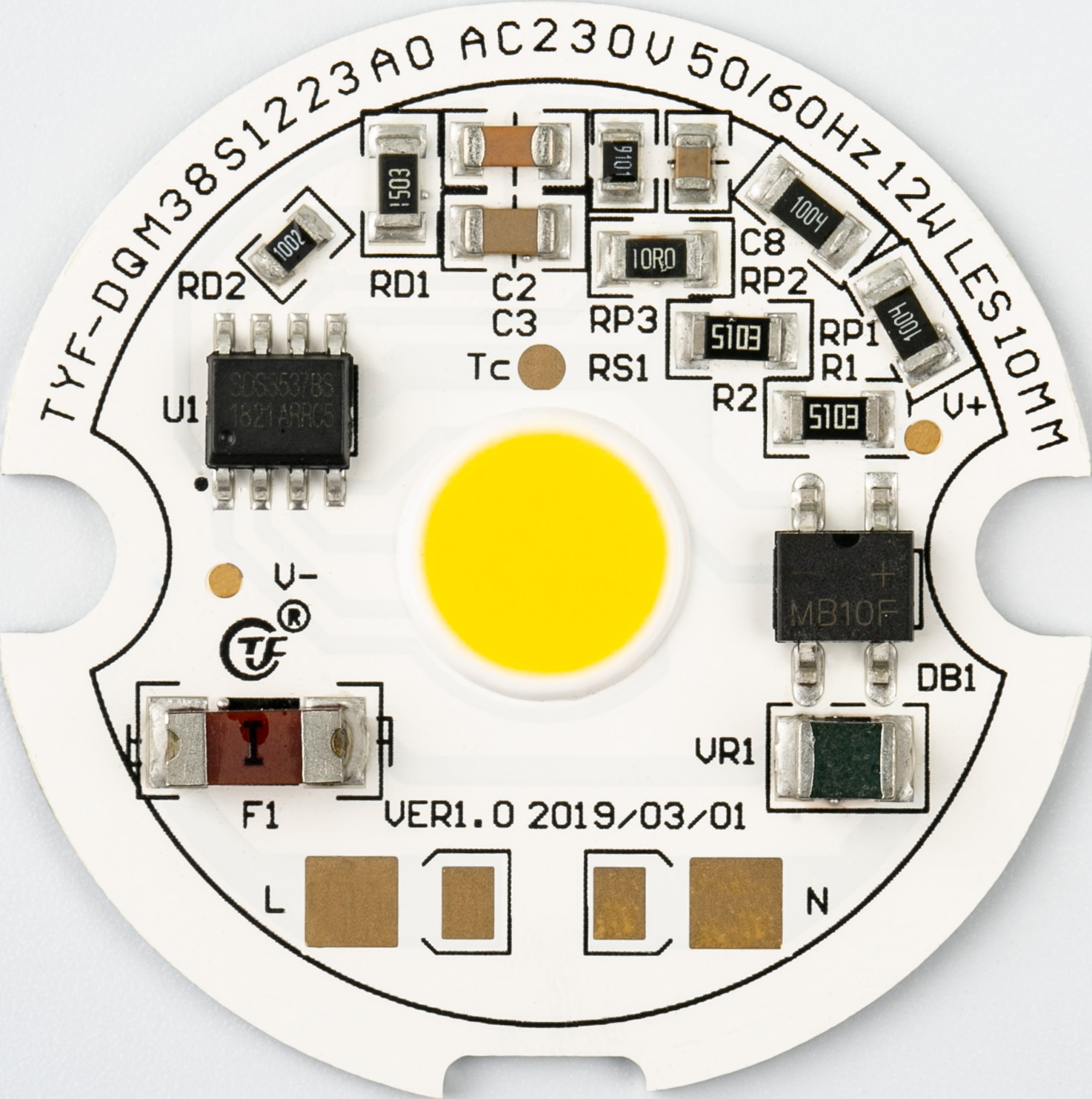

Downlightのための3000K AC CRI80穂軸LEDモジュール無人のBridgelux 220V 20W

基本情報
起源の場所: シンセン、中国
ブランド名: TYF
証明: CE CB UL ROHS
モデル番号: D38
最小注文数量: 交渉
価格: Negotiable
パッケージの詳細:
受渡し時間: 15仕事日
支払条件: T/T、L/C、D/A、D/P
供給の能力: 10000
詳細情報
破片のブランド: Bridgeluxの破片 CRI: 80
CCT: 3000K ワット数: 20W
材料: アルミニウム 生産国: 中国
ハイライト:

Bridgeluxの無人の穂軸LEDモジュール

,

CRI80穂軸LEDモジュール

,

20W無人LEDの破片モジュール


製品の説明

Bridgelux LEDの破片220V 20W CRI80 3000K AC穂軸LEDモジュールの無人の穂軸はdownlightのために導いた

細部:

項目名前:ライトのためのAC穂軸の破片

製品タイプ:ACモジュール

電圧:220v

原産地:シンセン、中国

モデル:TYF DQ37

MOQ:1セット



1.製品の機能

  • AC線間電圧に直接接続する
  • 高い発電の効率及び要因
  • 長い生命時間
  • 簡単なBOM
  • 迎合的なRosh
  • 線間電圧の規則
  • 容易なアセンブリ
  • 無鉛プロダクト



2. 適用:

Downlightのための3000K AC CRI80穂軸LEDモジュール無人のBridgelux 220V 20W 0



3. 電気及び光学特徴(Ta=25℃)表2-1



項目 記号 単位 典型的な価値
入れられた電圧 Vin V 230
入力電流 mA 42.35
動作周波数 F Hz 50/60
入力パワー P W 9.431
力率 PF % 0.969
総高調波ひずみ THD % 21.6%
タイプを薄暗くすること RNAの□トライアックの□ PWMの□ 0-10Vの□ DALIの☑ DMXの□のスマートな□他
サージ容量 KV 0.5
電気強さ(AC) Ve KV -
作動/場合温度 Ta/Tc 25/85
LED変数 穂軸
光束 Φv Lm 1068.3
明るい効率 ηv Lm/w 113.3
色温度 CCT K 4068
演色評価数 Ra/CRI % 82.3/75.4
軽い配分 - - -
視野角 2θ 1/2 Deg. -





4. 光学的性質

4.1色度の大箱



TYFは色度の大箱の構造のためのANSI C78.377Aの標準に従う。2700Kへの6500KのCCTの範囲の各ANSIの四角形のために、TYFは5つの大箱および3つの大箱を提供する。



表4-1 5つのステップ大箱

Downlightのための3000K AC CRI80穂軸LEDモジュール無人のBridgelux 220V 20W 1



CCT ステップ Cx Cy a b Θ
2700K 5 0.4578 0.4101 0.01350 0.00700 53.70
3000K 5 0.4338 0.403 0.01390 0.00680 53.22
3500K 5 0.4073 0.3917 0.01545 0.00690 54.00
4000K 5 0.3818 0.3797 0.01565 0.00670 53.72
5000K 5 0.3447 0.3553 0.01370 0.00590 59.62
5700K 5 0.3287 0.3417 0.01243 0.00533 59.09
6000K 5 0.3123 0.3282 0.01115 0.00475 58.57



表4-2 3つのステップ大箱

CCT ステップ Cx Cy a b Θ
2700K 3 0.4578 0.4101 0.00810 0.00420 53.70
3000K 3 0.4338 0.403 0.00834 0.00408 53.22
3500K 3 0.4073 0.3917 0.00927 0.00414 54.00
4000K 3 0.3818 0.3797 0.00939 0.00402 53.72
5000K 3 0.3447 0.3553 0.00822 0.00354 59.62
5700K 3 0.3287 0.3417 0.00746 0.00320 59.09
6000K 3 0.3123 0.3282 0.00669 0.00285 58.57





4.2典型的な電気及び光学カーブ



4-2-1親類力を対電圧、Ta =25℃計算しなさい

Downlightのための3000K AC CRI80穂軸LEDモジュール無人のBridgelux 220V 20W 2

4-2-2親類の光束を対電圧、Ta =25℃計算しなさい

Downlightのための3000K AC CRI80穂軸LEDモジュール無人のBridgelux 220V 20W 3



図4-2-3の放射体パターン、Ta =25℃

Downlightのための3000K AC CRI80穂軸LEDモジュール無人のBridgelux 220V 20W 4



5.主指定/特殊機能:



1. AC線間電圧へのドライブ直接:120/230VのAC/DCの運転者無し

2. OTRを使って、OVP、OCPのサージ容量、1000V

3. 高いPFのCE/ULの証明

4. よい色の一貫性、高いCRI

5. 周囲温度:-20-50℃の場合温度: <70>

6. 小型、適用範囲が広い設計、PCBのサイズ、CCTの力は顧客の欲求に従って、カスタマイズすることができる。

7. 生命time> 30,000時間



6. 包装



Opto TYF。次に示すように、別のサイズに従って、プラスチック皿でXX PC各々のプラスチック皿、詰まるLEDモジュール プロダクト。外圧力を防ぐためにプラスチック・バッグで、詰まるカートンの形でXXプロダクト各パックのプロダクト サイズに従ってプラスチックの箱のないプロダクトは別のプラスチック・バッグを、包まれたプロダクト貯えられ、次に示すように密封される、選ぶ。



1) XX皿4)の箱の情報及びパッキングごとのPCS LEDモジュール

2)皿の積み重ねおよび収録、XX LEDモジュール

皿そして付加的な1模造の皿それぞれのの上の

箱。皿の上にケイ酸ゲル(1それぞれ)を加えなさい

3) 密封パッキング

Downlightのための3000K AC CRI80穂軸LEDモジュール無人のBridgelux 220V 20W 5
