| 起源の場所: | 中国 |
|---|---|
| ブランド名: | TYF |
| 証明: | CE CB |
| モデル番号: | D47B4L5023R0 |
| 最小注文数量: | 100 |
| 価格: | 6USD/PIECE |
| パッケージの詳細: | まめ箱 |
| 受渡し時間: | 20平日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン |
| 供給の能力: | 100,000PCS/Month |
| Leds: | EMC3030 | 破片のブランド: | Bridgelux |
|---|---|---|---|
| PCBのサイズ: | 239*47*16 | ワット数: | 50W |
| 入れられた電圧: | 230V | 色温度: | 4000K 5000k |
| CRI: | 80 | 明るい効率: | 140lm/w |
| 適用: | 街灯 | 証明書: | セリウム |
| ハイライト: | 簡単なBOM LEDの街灯モジュール,AC 50W LED街灯モジュール,140LM/W無人の導かれたモジュール |
||

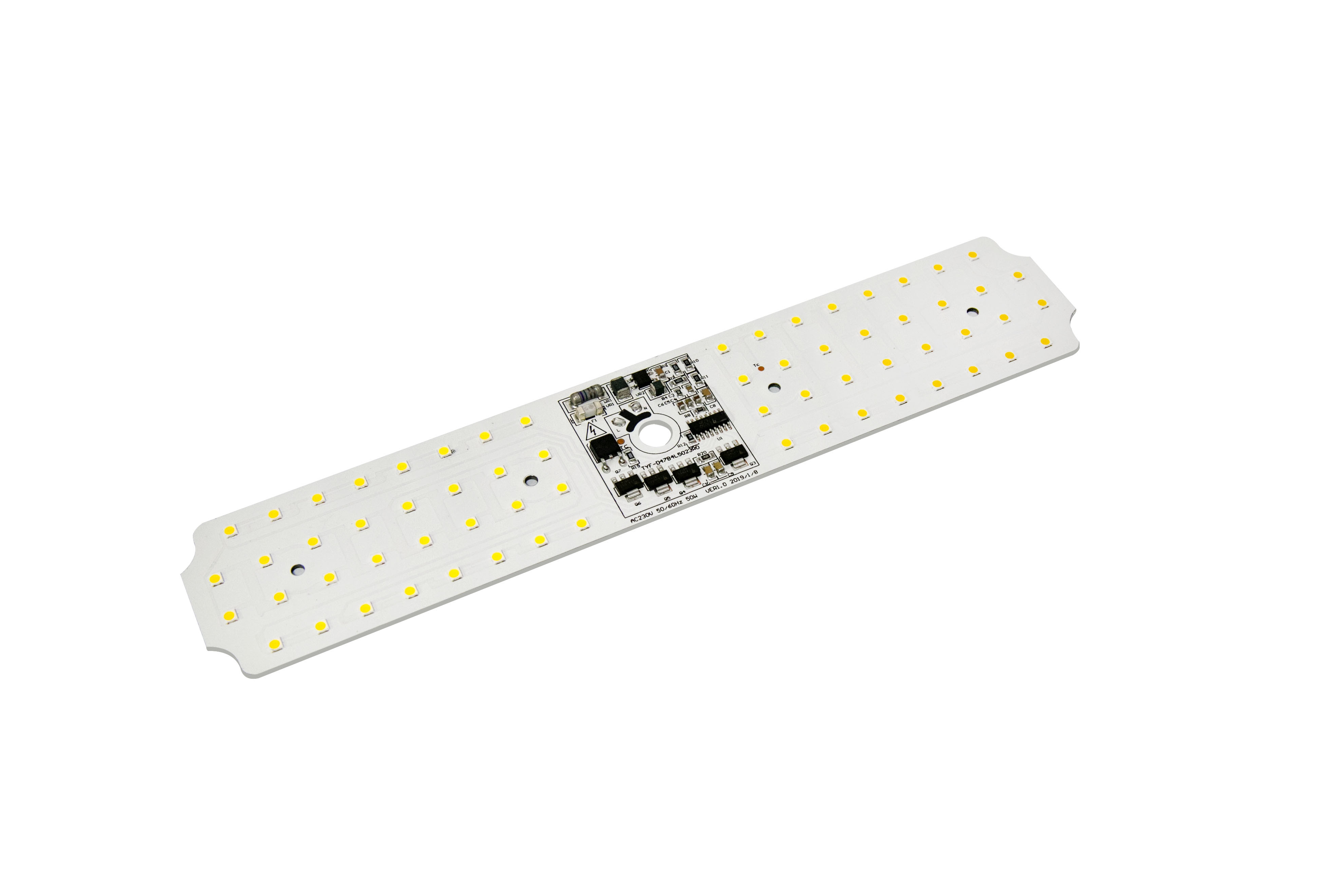

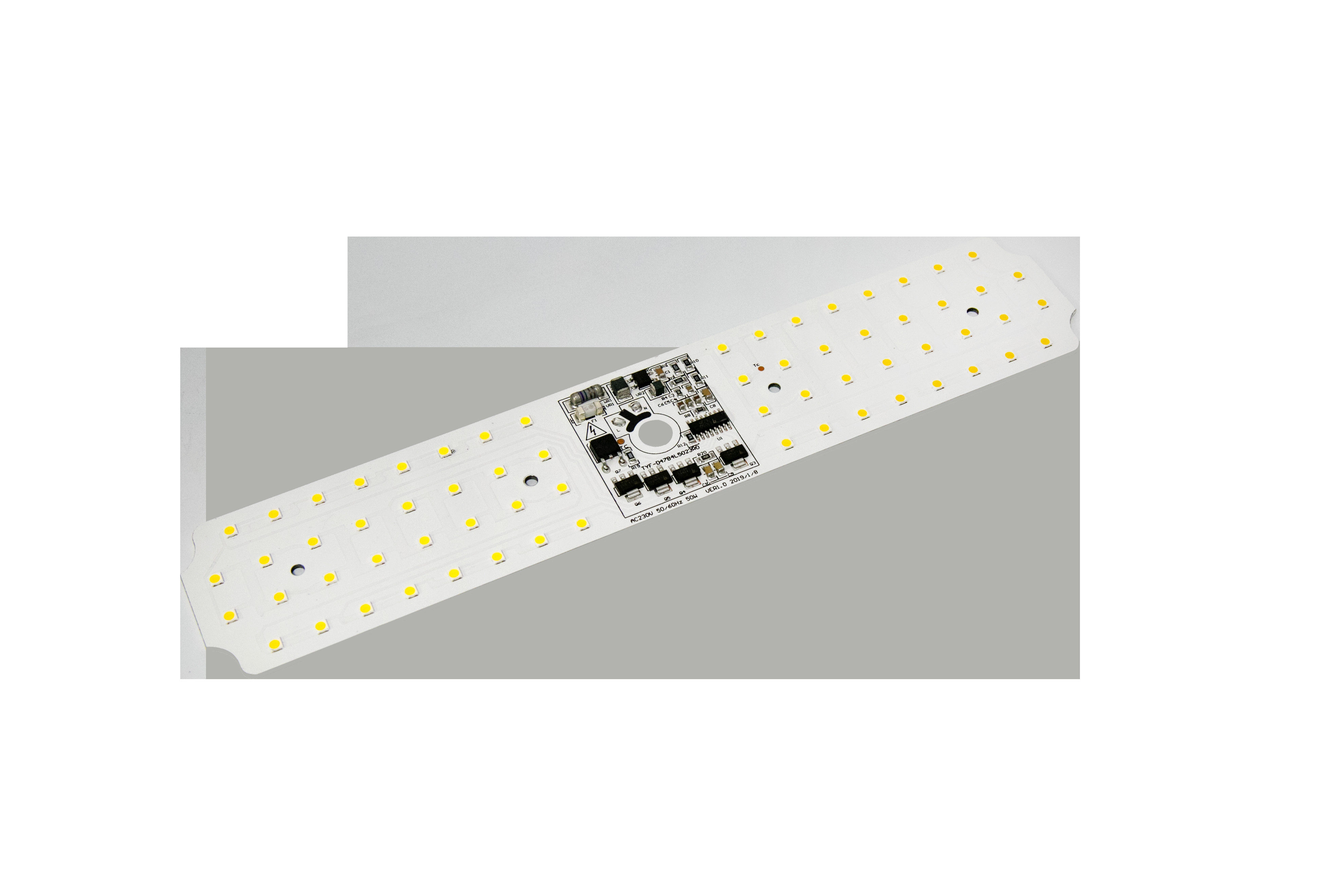

EMC3030 5000K 6000K 140LM/W CRI 80 230Vの中のTYF AC 50W街灯モジュールのBridgeluxの破片
1. 製品紹介
Opto TYF。運転されたAC線間電圧であるように設計されているいろいろなACモジュールを導入した。従来のLEDと比較される、Opto TYF。『s ACモジュールは外的なACスイッチ力か運転者を接続する必要はない。それが回路の費用および指導者のサイズを減らすのを助けることができるように。そして指導者を設計するときユーザーにより多くの柔軟性がある。それに加えてより多くの効率を働かせるために製造し、集まり、指導者をそして簡単な作りなさい。
ACスイッチ力か運転者はほとんどの全般照明の指導者でプロダクトの全面的な生命を限ることができる見つけた。しかしOpto TYFと。『s ACモジュール全般照明の指導者の生命もっと密接にLED自体から推定されるため。そしてモジュールにに終わりの塗布のより高い省エネを貢献できる高い発電の要因がある。
Opto TYF。注意深く設計され、作られる厳しくテストされた彼らの高品質ACモジュールを持つあなたの新しく創造的な指導者を設計した場合よいパートナーまたは最もよい選択でであって下さい。
1.1製品の機能
AC線間電圧に直接接続する
高い発電の効率及び要因
長い生命時間
簡単なBOM
迎合的なRosh
線間電圧の規則
容易なアセンブリ
無鉛プロダクト
1.2プロダクト塗布
LEDの街灯のトンネル ライト
2. 電気及び光学特徴（Ta=25℃）表2-1
| 項目 | 記号 | 単位 | 典型的な価値 |
| 入れられた電圧 | Vin | V | 230 |
| 入力電流 | mA | 228.6 | |
| 動作周波数 | F | Hz | 50/60 |
| 入力パワー | P | W | 52.36 |
| 力率 | PF | % | 0.995 |
| 総高調波ひずみ | THD | % | 8.6 |
| タイプを薄暗くすること | ■NAの□のトライアックの□ PWMの□ 0-10Vの□ DALIの□ DMXの□のスマートな□他 | ||
| サージ容量 | 対 | KV | 2.5 |
| 電気強さ（AC） | Ve | KV | 1.5 |
| 作動/場合温度 | Ta/Tc | ℃ | 25/85 |
| LED変数 | 3030 | ||
| 光束 | Φv | Lm | 6891.1 |
| 明るい効率 | ηv | Lm/w | 131.6 |
| 色温度 | CCT | K | 5792 |
| 演色評価数 | Ra/CRI | % | 80.2/71.9 |
| 軽い配分 | - | - | |
| 視野角 | 2θ 1/2 | Deg. | - |
注:
1) 作動の電圧は各国の電圧変化率に従って顧客が使用する平均の耐えられる電圧を示さない最高の電圧。はんだのパッドの温度が85℃の下であるべきであることが推薦される。
2) 色の大箱は一時的な操作で定義される。
3) 許容誤差私達のテスターの測定はΦv+/-10%およびRa+/-2である。
4）電力損失の±5%の許容。
5） Φvは統合された球と総光束の出力測定したである。
6） IEC61000-4-5に従うサージ容量。
2.1他の変数（Ta=25℃）表2-3
| 項目 | 記述 |
| PCB材料 | アルミニウム基質 |
| PCB次元 | 239mm×47mm×1.6mm |
| 証明 | ■NAの□ CCCの□のセリウムの□ ULの□ FCC □ENERGYの星の□他 |
| MBTF/Lifeの時間@ Tc=85℃ | >30000時間 |
2.2絶対最高評価（Ta=25℃）表2-4
| 項目 | 記号 | 単位 | 価値 |
| 電力損失 | Pd | W | 52.5 |
| AC流れ（RMS） | mA | 240.5 | |
| AC電圧（RMS） | Vin | V | 200~240 |
| LEDの接合部温度 | Tj主導 | ℃ | 110 |
| ICの接合部温度 | Tj IC | ℃ | 150 |
| ICの温度ICの上 | TP | ℃ | 100 |
| LEDの熱抵抗（接続点/はんだ付けするポイント） | Rthj-s | ℃/W | 20 |
| ICの熱抵抗（接続点/はんだ付けするポイント） | Rthj-s | ℃/W | 40 |
| 実用温度 | に | ℃ | -20~+85 |
| 保管温度 | TS | ℃ | -40~+100 |
| ESDの感受性（HBM） | Vesd | KV | ±2 |
| はんだ付けする温度（退潮） | Tsld | ℃ | - |
| はんだ付けする温度（手） | Tsld | ℃ | 350 3S |
3.次元
4.部品番号の同一証明
| DOBの部品番号 | |||||||||||||||
| X1 | X2-X5 | X6 | X7-X8 | X9-X 10 | X11-X12 | X13X14 | X15X16 | X17 | X18 | X19 | X20 X21X22 | ||||
| ① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ⑨ | ⑩ | ⑾ | ⑿ | ⒀ | |||
| 製品コード |
顧客 コード |
ICコード |
力 コード |
電圧コード
|
連続数字。 |
LED コード |
CCT コード
|
SDCM | CRIコード | 光 | 年 | 月 |
連続 数字。 |
||
| モジュール コード | 場合コード | 連続数字。 | 連続数字。 | ||||||||||||
5. 研修会
5.パッキングおよび郵送物
次に示すように、別のサイズに従って、プラスチック皿でXX PC各々のプラスチック皿、詰まるTYF Opto.LEDモジュール プロダクト。外圧力を防ぐためにプラスチック・バッグで、詰まるカートンの形でXXプロダクト各パックのプロダクト サイズに従ってプラスチックの箱のないプロダクトは別のプラスチック・バッグを、包まれたプロダクト貯えられ、次に示すように密封される、選ぶ。
