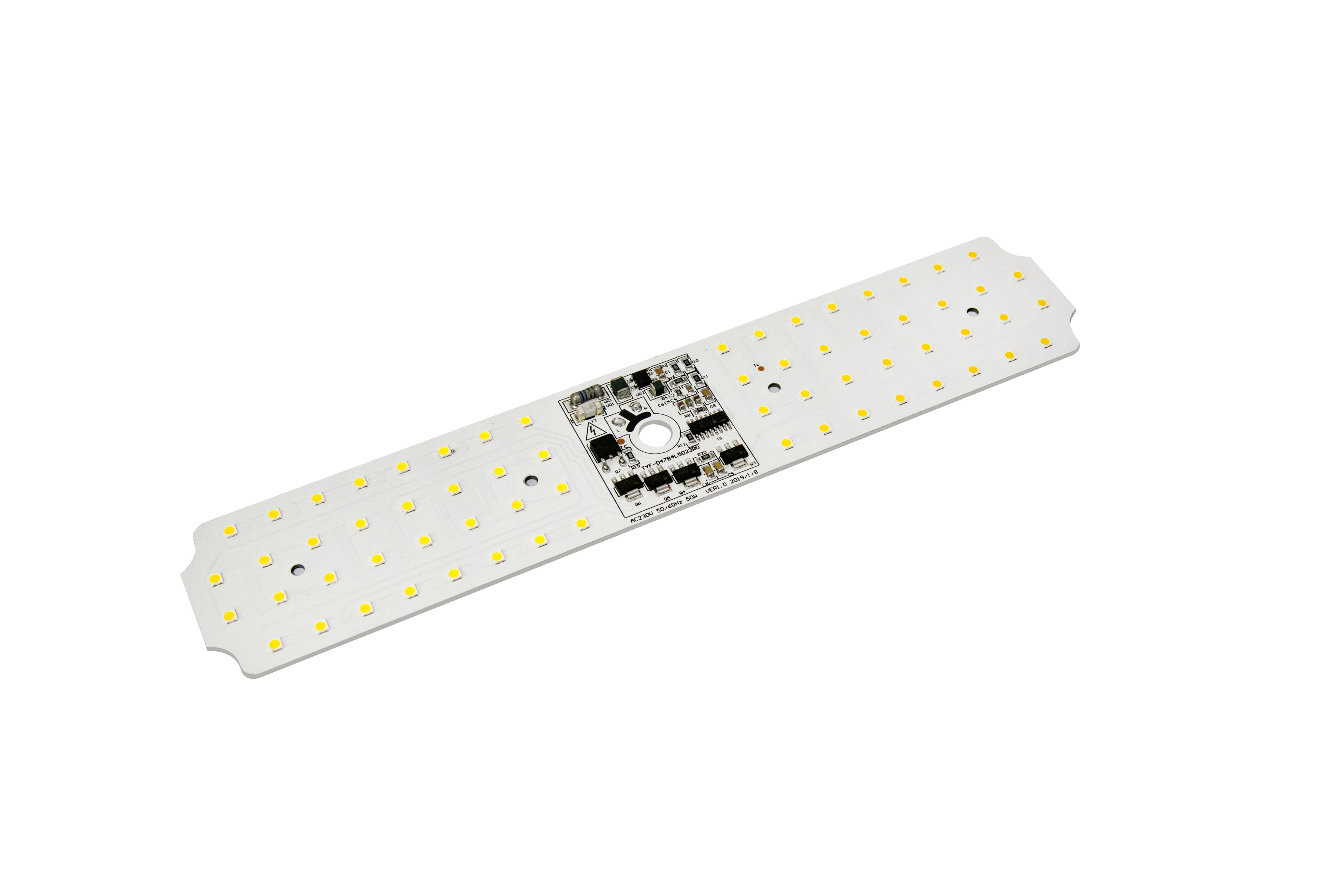

高いPPE PCBモジュール アセンブリ50W園芸SMD Bridgelux

基本情報
起源の場所: 中国
ブランド名: TYF
証明: CE Rohs
モデル番号: D22A505032H0
最小注文数量: 100
価格: 9.7 USD/PIECE
パッケージの詳細: まめ箱
受渡し時間: 10日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン
供給の能力: 100,000PCS/Month
詳細情報
Leds: EMC3030 破片のブランド: Bridgelux
PCBのサイズ: 561*22*1.5 ワット数: 50W
入れられた電圧: 120/230V 色温度: 4000K
CRI: 90 明るい効率: 160lm/w
適用: 園芸ライト 証明書: セリウム
ハイライト:

高いPPE PCBモジュール アセンブリ

,

50W園芸PCBモジュール アセンブリ

,

SMD Bridgelux電子PCBアセンブリ


製品の説明

有名で優秀な強さ、高い信頼性、長い寿命、低い熱抵抗のより高い実行LEDモジュール家族LED。完全に高性能および長い寿命の条件のために要求する適用に演説すること。LEDsは穀物の収穫を改良するのに必要とされたライトの精密な波長を提供するために設計した。

LEDモジュール シリーズは特別な目的のために建てられた園芸の適用のためのシステム設計の容易さを可能にするためにである。LEDモジュール シリーズは光合成の光子の変化(PPF)に基づいてbinned、テストされる唯一のLEDsに利用できる今日を提供する。



特徴:

•50% IVのLEDモジュールの視野角:120°

•LEDのパッケージの選択5.0mm x設計自由のための5.4mm。

•色:660 nm (深紅の)、450nm (ロイヤル ブルー)、白(3000K-7000K)。

•迎合的な、無鉛RoHSおよび範囲。

•LM 80





適用:

園芸

  • 機械次元

高いPPE PCBモジュール アセンブリ50W園芸SMD Bridgelux 0



1.機械次元



項目 単位 次元 許容 注目
モジュールの長さ mm 561 ± 0.3
モジュールの幅 mm 22 ± 0.3
モジュールの高さ mm 1.5 ± 0.1
ねじ穴 mm 3.1 ± 0.1
モジュールの重量 g
  • パフォーマンス特性
    • 絶対最高評価

表1.の絶対最高評価

項目 単位 典型的
評価される生命時間 時間 >50000H
進入保護(IP) - -
包囲された/実用温度(ta) -20℃~50℃
保管温度 -30℃~80℃
DCの前方現在の実用温度 mA 1750
絶縁材のための定常電圧 V 28-34
力の制限 W 120
前方電圧の典型的な温度係数 mV/°C -22

典型的な熱抵抗接続点

パッドをはんだ付けする最低の典型的な最高

°C/W 10
静電気の限界(ESD) V 2000 HBM
接合部温度 120



テーブルのためのノート

  • 測定されたTj=25°C。
  • Ta:周囲温度。
  • 評価される生命時間、Ta<85>
  • 最高力および肯定的な現在の平均適切な脱熱器の使用による導かれた光源の最下の温度の最高の設定値
  • 評価されるの下でTjの温度を保つためには、ラジエーターに十分な熱放散の性能があることを確かめるべきである。表面温度の測定:このポイントのTCは次図で示されている。ランプの寿命はTCの温度に従って判断することができる。プロダクト データ用紙はTCの温度の寿命に相当してある

2.2電気-光学特徴





 指定テスト条件IF=DC 1750mA、Tj=25°C.のLEDモジュール シリーズのための表2.の光学特徴。

項目 単位 典型的
光束 lm 8500
発光効率 Lm /W 170lm/W
作動の電圧 V 30
パワー消費量力 W 50
PPF u mol/s 280
PPE u mol/j 2.8



テーブルのためのノート

  • TYF LEDモジュールはLEDモジュールの園芸のための光束の± 8%の許容を維持する。
  • TYF LEDモジュールはLEDモジュールの園芸のためのPPF ±8%の許容を維持する。
  • TYF LEDモジュールはLEDモジュールの園芸のためのPPF ±8%の許容を維持する。
  • TYF LEDモジュールはLEDモジュールの園芸のための±2Vの作動の許容を維持する

2.3プロダクト選択ガイド。



IF=DC 1750mA、Tj=25°C.のLEDモジュールの表3.の製品性能。



部品番号 標準(w) PPF (μ mol/s) PPE (μ mol/s) 総%
TYF-D22A505032H0 最高 最高 典型的 典型的
400-700nm 29 31 135 145 2.81 98.17%
380-800nm 29 31 140 150 2.88 100%
300-400nm 0 0.05 0 0.02 0.00023 0.01%
400-500nm 4.5 6 21 23 0.439 19.06%
500-600nm 10.5 12 50 55 1.07 38.63%
600-700nm 11.5 12.5 65 68 1.33 41.43%
700-800nm 0.3 0.8 3 4 0.0683 1.88%



テーブルのためのノート

1. TYFはLEDモジュールの園芸のためのμ mol/sの±8%の許容を維持する。

2. 標準は400からの700nmへ光合成の活動的な放射である。

3. PPFは400からの700nmへ光合成の活動的な放射である。

4. 遠く赤く典型的なPPFおよび標準は700から800nmへの測定される



2.4光学特徴



指定テスト条件3500mA、Tc=85°C.のLEDモジュール シリーズのための表4.の光学特徴。



部品番号

典型的な合計

含まれた角度

典型的

視野角

TYF-D22A505032H0 150 120

高いPPE PCBモジュール アセンブリ50W園芸SMD Bridgelux 1



表2のためのノート:

1. 総光束の90%が捕獲される総角度。

2. 視野角は斧消えている光度がピーク値の½のランプの中心線からの角度である。



  • 3  特性曲線
  • 3.1分光電力配分の特徴

  • 高いPPE PCBモジュール アセンブリ50W園芸SMD Bridgelux 2







  • 証明および宣言
  • 項目 に迎合的 注目





    Declaratio





    ROHS 危険な物質及び材料
      範囲 危険な物質及び材料
      セリウム EMC LVD
      LM80 光子の変化維持Q90>36000H
      62471 ランプのPhotobiological安全





  • 4注意
    • 注意:静電気の危険
  • 5.1.1 LEDsは静電気およびサージに敏感である。LEDモジュールを扱うときリスト バンドか反静電気の手袋を使用することを推薦する。絶対最高評価を超過する電圧がLEDsに適用されれば、によりLED装置への損傷また更に破壊を引き起こすかもしれない。傷つけられたLEDsは漏出流れの増加のようなある珍しい特徴を示すかもしれなかったり低い流れでLEDsのturn-on電圧、か異常な照明を下げた。

    6.1.2 TYF LED SMDの処理は静電気に対してこれが半導体製品であるので対策を必要とする。このプロダクトを扱った場合バンドか帯電防止手袋の身に着けていることのような作り出される静電気を防ぐ十分な手段を取りなさい。プロダクト(植物、装置、機械、キャリア機械および伝達の単位)に関するあらゆる製作所は電気満たされるべきプロダクトをひき、避けるために接続されるべきである。このプロダクトのESDの感受性は2000V (JEITA ED-4701/304に基づいてHBM、)である。あなたの最終製品へのLEDsを組み立てた後、組み立てられたLEDsが静電気(電気漏出現象)によって傷つくかどうか確認することを推薦する。

    6.1.3. 選り抜き電源:このプロダクトは一定した現在の運転者の使用によって動力を与えられ、出力領域の出力電流は使用一定した電圧源か他の条件が、危険性評価をすれば、指定の本の条件を満たす。最終生成物で表面漏れおよび整理の間隔を考慮しなさい。

    6.1.4樹脂区域は非常に敏感ですか、それを扱わないか、押すか、触れるか、または摩擦しない。

    5.2注意:温度調整

    Tcの提案された温度< 85="">

    5.3注意:化学暴露の危険

    5.3.1このLEDモジュールはあらゆるタイプの水、オイル、有機溶剤、等のような液体で使用されるべきではない。洗浄が要求されるとき、IPAは使用するために推薦される。他の溶媒を使用した場合溶媒がモジュール材料と反応するかもしれないかどうかあらかじめ確認されるべきである。フレオンの禁止された溶媒は使用されるべきではない。超音波洗剤を使用してきれいにしてはいけない。

    5.3.2照明器具製造業およびアセンブリで一般的なある化学薬品への露出はLED SMDへの損害を与えることができる。その他の情報のためのTYFのインストール手順に相談しなさい。使用が下の条件の何れかのプロダクト、信頼性を確認すれば。のような:ぬれたの霜、塩の空気、腐食性のガス(C1、H2S、NH3のニ酸化硫黄、窒素化合物);挨りだらけ太陽の下の露出、屋外露出。水、オイル、液体の医学および有機溶剤。

    5.3.3 VOCs (揮発有機化合物)は照明器具(据え付け品)で使用される接着剤、変化、硬化剤または有機性添加物から発生させることができる。encapsulant透明なLEDのシリコーンはそれらの化学薬品に透過性であり、熱するか、またはつくために露出したときにそれらはencapsulantの変色を導くかもしれない。この現象により照明器具(据え付け品)から(出力)出るライトの重要な損失を引き起こすことができる。これらの問題を防ぐためには、私達は照明器具で使用される材料の物理的性質を知るようにユーザーを推薦し注意深く選ばれなければならない。

    6.3.4 sulfurization (または変色)の危険はLED銀めっきの鉛フレームを使用し、硫黄(S)、塩素(CL)または他のハロゲン混合物--にさらされるとき表面色は黒くするために変わるかもしれない(または暗い色)。鉛フレームのSulfurizationにより色度座標の強度の低下、変更および、開路を極端な場合には引き起こすかもしれない。それは注意を要求する。鉛フレームの可能なsulfurizationが原因で、LEDモジュールはゴム製、明白なペーパー、鉛のはんだのクリーム、等のような材料から成っている酸化の物質とともに使用され、貯えられるべきではない。





5.4発光表面(LES)が付いている接触

LESの接触を避けなさい。LED SMDのLESに触れなかったり、またはLES (黄色い蛍光体の樹脂区域)に圧力を適用してはいけない。接触はLED SMDへの損害を与えるかもしれない。光学および反射器はLES (黄色い蛍光体の樹脂区域)と接触して取付けられてはならない。光学装置はTYF LED SMDのプラスチック ハウジングの表面に取付けられるかもしれない。LEDの表面が汚れていたら、それをきれいにするのにアルコールを使用しなさい。それを使用する前に2時間乾燥したそれを許可しなさい。アセトンか腐食物は受諾可能ではない。

5.5貯蔵

貯蔵条件:開始の前に、保管温度は5からあるべきである| 30℃の相対湿度より少しより60%の。(袋を開けた後、LEDは24Hの内で。使用されるべきである)。未使用プロダクトのために、真空密封除湿をしなさい。除湿の条件:60℃ ± 5℃、24H。密封されたプロダクトのための有効な使用は3か月である。それがパッケージを開けた後24時間に使用されなければ、材料は60℃ ±5℃で3時間除湿されるべきである。

挨りだらけの場所か湿気のある位置でモジュールを貯えてはいけない。

モジュールを分解してはいけない。

開いていない元の包装で保たれる5か月以内のこのプロダクトを使用しなさい、貯蔵された場合。

5.6目の安全

TYF LED SMDsの使用のための目の安全分類は指定IEC/TR 62471に従ってある:光源および照明器具への青く軽い危険の査定のためのIEC 62471の適用。私達は6500K RG1でTYF LEDを分類する。

直接長い一定期間の間肉眼が付いているつけられたLED検討してはいけない。



6. 研修会

高いPPE PCBモジュール アセンブリ50W園芸SMD Bridgelux 3





7.パッキングおよび郵送物



次に示すように、別のサイズに従って、プラスチック皿でXX PC各々のプラスチック皿、詰まるTYF Opto.LEDモジュール プロダクト。外圧力を防ぐためにプラスチック・バッグで、詰まるカートンの形でXXプロダクト各パックのプロダクト サイズに従ってプラスチックの箱のないプロダクトは別のプラスチック・バッグを、包まれたプロダクト貯えられ、次に示すように密封される、選ぶ。



高いPPE PCBモジュール アセンブリ50W園芸SMD Bridgelux 4

高いPPE PCBモジュール アセンブリ50W園芸SMD Bridgelux 5
