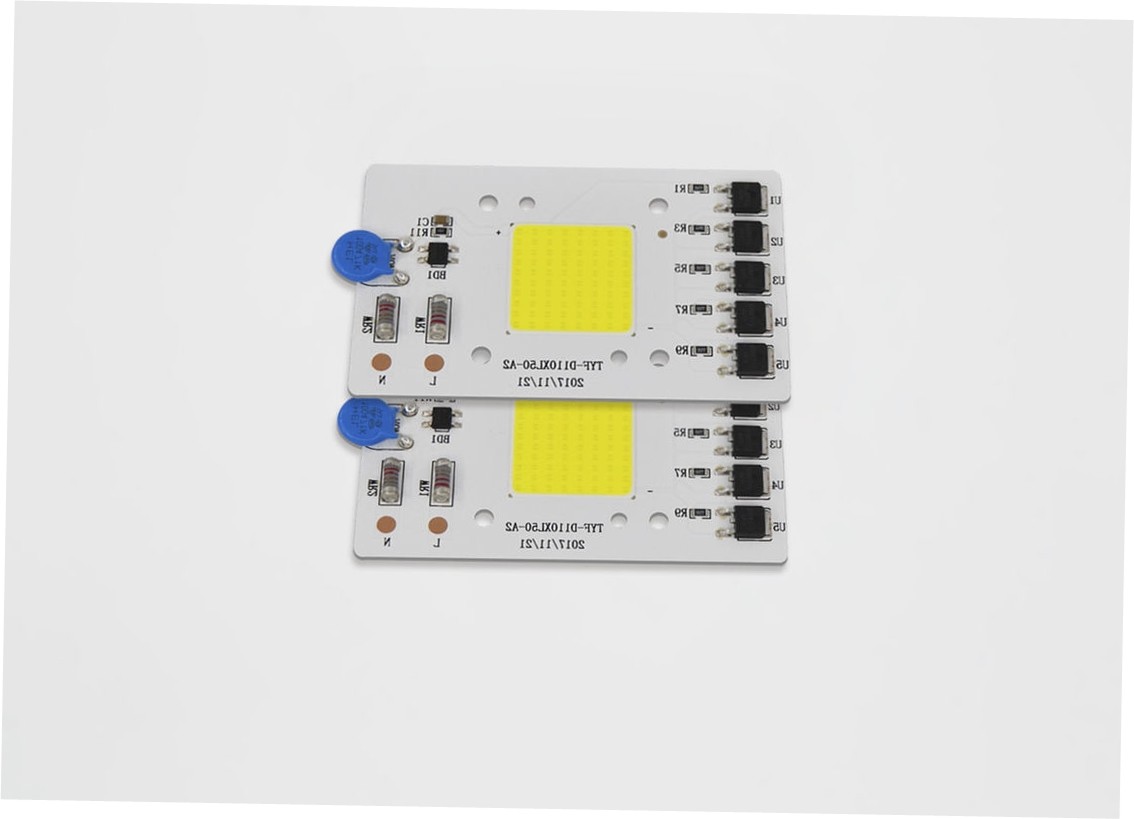

成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片

基本情報
起源の場所: シンセン、中国
ブランド名: TYF
証明: CB CE
モデル番号: D5070
最小注文数量: 交渉
価格: Negotiable
パッケージの詳細: クラフト紙箱
受渡し時間: 15仕事日
供給の能力: 20000
詳細情報
モデル: TYF-D5070S5023R1 直径: 50*70*1.6MM
電圧: AC230V ワット数: 30W 50W
CCT: 完全なスペクトル CRI: 70
効力(lm/w: 110LM/W PF: 0.97
THD: 13%
ハイライト:

高いPPFD AC LEDモジュール

,

成長軽いAC LEDモジュール

,

50W穂軸の無人の導かれたモジュール


製品の説明

D5070無人の導かれたモジュール220V 50Wの穂軸LEDの破片完全なスペクトルの植物成長ライト フラッドライト屋外ランプ高いPPFD



成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 0TYF-D5070S5023R0.pdf





成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 1



  • 直接運転者なしでAC電圧に接続される;
  • 統合された部品が付いているモジュール;
  • 経済的なワンピースの解決;
  • 高性能、高い発電の要因および低い高調波ひずみ;
  • ハイ カラーのレンダリングの索引(≥70);
  • 高い発光効率110LM/W;
  • 3年の保証;
  • LEDsはLM80を承認した
  • 適用:洪水ライト





成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 2



DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
製品コード

顧客

コード

ICコード

コード



電圧コード



連続数字。

LED

コード



CCT

コード



SDCM CRIコード

連続

数字。

モジュール コード 場合コード 連続数字。

連続数字。





1) 製品コード:C=ClientモジュールのD=Selfモジュール

2) クライアント コード及びモジュール コード:=Cなら①そして自己モジュール コードの他のクライアント コードのための4ディジット

3) ICコード:ICのための1つの特性

4) 力コード:

力コード
01-99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K



5) 電圧コード:11=110V、12=120V、22=220V、23=230V

6) CCTコード

CCTコード(K)

1800

-

2000年

2000年

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65



成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 3

成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 4

成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 5



色度の大箱



TYFは色度の大箱の構造のためのANSI C78.377Aの標準に従う。2700Kへの6500KのCCTの範囲の各ANSIの四角形のために、TYFは5つの大箱および3つの大箱を提供する。



図4-1-1の色度の大箱

成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 6



表4-1-2 5つのステップ大箱

CCT ステップ Cx Cy a b Θ
2700K 5 0.4578 0.4101 0.01350 0.00700 53.70
3000K 5 0.4338 0.403 0.01390 0.00680 53.22
3500K 5 0.4073 0.3917 0.01545 0.00690 54.00
4000K 5 0.3818 0.3797 0.01565 0.00670 53.72
5000K 5 0.3447 0.3553 0.01370 0.00590 59.62
5700K 5 0.3287 0.3417 0.01243 0.00533 59.09
6000K 5 0.3123 0.3282 0.01115 0.00475 58.57



表4--1-3の3step大箱

CCT ステップ Cx Cy a b Θ
2700K 3 0.4578 0.4101 0.00810 0.00420 53.70
3000K 3 0.4338 0.403 0.00834 0.00408 53.22
3500K 3 0.4073 0.3917 0.00927 0.00414 54.00
4000K 3 0.3818 0.3797 0.00939 0.00402 53.72
5000K 3 0.3447 0.3553 0.00822 0.00354 59.62
5700K 3 0.3287 0.3417 0.00746 0.00320 59.09
6000K 3 0.3123 0.3282 0.00669 0.00285 58.57



典型的な電気及び光学カーブ

4-2-1親類力を対電圧、Ta =25℃計算しなさい

成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 7





図4-2-3の放射体パターン、Ta =25℃

成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 8











































成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 9

項目 記号 単位 典型的な価値
入れられた電圧 Vin V 230
入力電流 mA 215
動作周波数 F Hz 50/60
入力パワー P W 50
力率 PF % 0.95
総高調波ひずみ THD % 20%
タイプを薄暗くすること RNAの□トライアックの□ PWMの□ 0-10Vの□ DALIの□ DMXの□のスマートな□他
サージ容量 KV 1.5
電気強さ(AC) Ve KV 1.5
作動/場合温度 Ta/Tc 25/85
LED変数 穂軸
光束 Φv Lm 5120
明るい効率 ηv Lm/w 110
色温度 CCT K 6168
演色評価数 Ra/CRI % 70
軽い配分 - -
視野角 2θ 1/2 Deg. -



注:

1) 作動の電圧は各国の電圧変化率に従って顧客が使用する平均の耐えられる電圧を示さない最高の電圧。はんだのパッドの温度が85℃の下であるべきであることが推薦される。

2) 色の大箱は一時的な操作で定義される。

3) 許容誤差私達のテスターの測定はΦv+/-10%およびRa+/-2である。

4) 電力損失の±5%の許容。

5) Φvは統合された球と総光束の出力測定したである。

6) IEC61000-4-5に従うサージ容量。

7) 変形モジュール変数は参照table2-2を喜ばす。



成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 10

成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 11

注:

1) すべての次元はミリメートルにある。(許容:±0.2mm)

2)スケール:どれも



成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 12

注:

1)Opto TYF。DOBモジュールは最高の接合部温度spec. (表2-4)の下で接合部温度を保つために推薦される。

LEDの鉛の温度および熱電対によって測定されるICの上の場合温度。LEDおよびICのunctionの温度は方式を使用してように続く計算することができる。

Ts_max=Tj_max-Rθj-s * Pd

例えば:

LEDの鉛の温度およびICの上が場合温度90℃そしてLEDの接合部温度なら

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

そしてICの接合部温度

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120の℃

DOB (AC-COB)の渡すことのケイ素樹脂

成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 13

成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 14

成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 15



Opto TYF。次に示すように、別のサイズに従って、プラスチック皿でXX PC各々のプラスチック皿、詰まるLEDモジュール プロダクト。外圧力を防ぐためにプラスチック・バッグで、詰まるカートンの形でXXプロダクト各パックのプロダクト サイズに従ってプラスチックの箱のないプロダクトは別のプラスチック・バッグを、包まれたプロダクト貯えられ、次に示すように密封される、選ぶ。



1) XX皿4)の箱の情報及びパッキングごとのPCS LEDモジュール

2) 皿の積み重ねおよび収録、XX箱のLEDモジュールの皿そして付加的な1模造の皿それぞれ。皿の上にケイ酸ゲル(1それぞれ)を加えなさい

3) 密封パッキング

成長軽いAC LEDモジュール高いPPFD D5070 220V 50Wの穂軸LEDの破片 16
