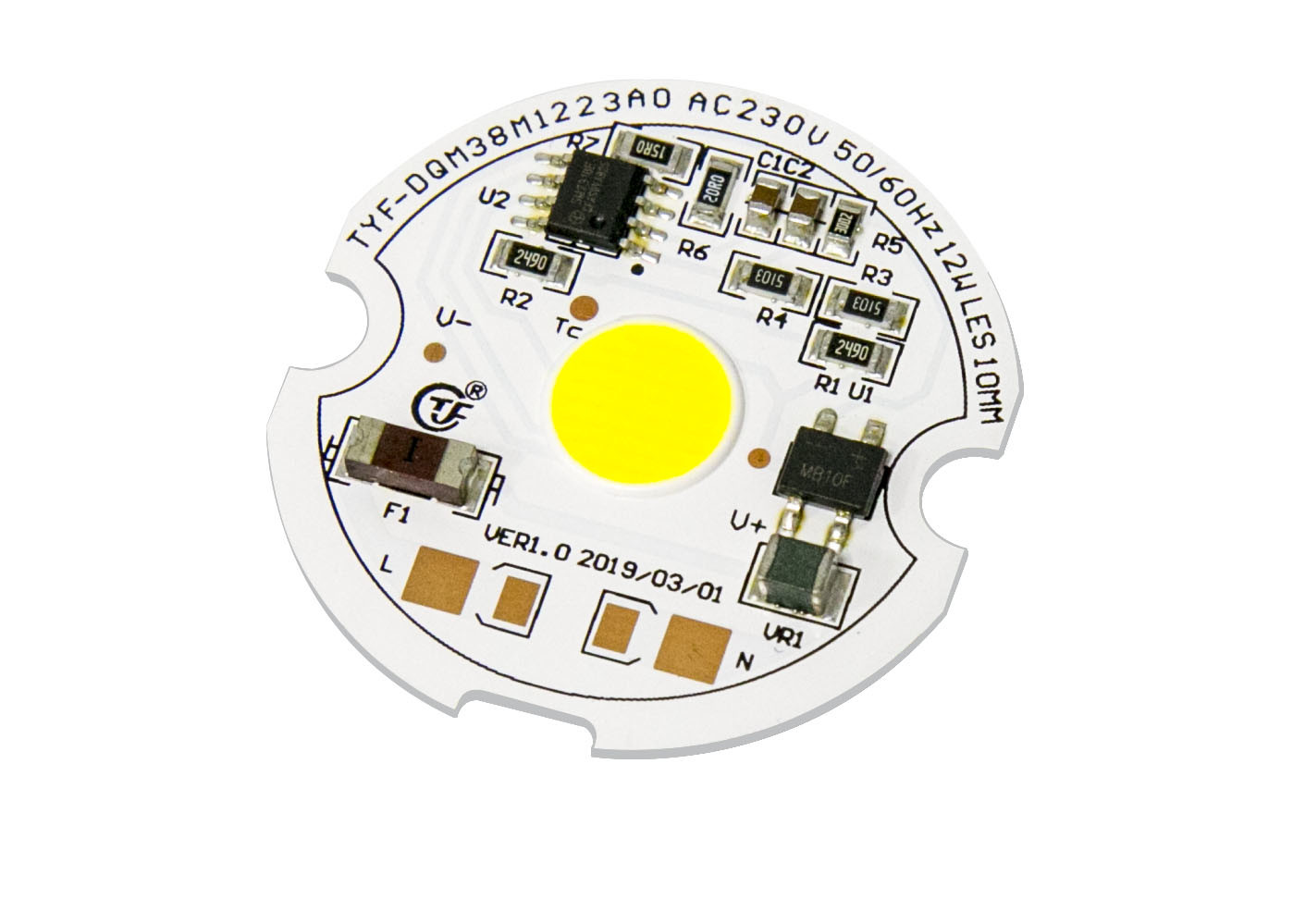

スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し

基本情報
起源の場所: 深セン、中国
ブランド名: TYF
証明: CB CE
モデル番号: D38
最小注文数量: ネゴシエーション
価格: Negotiable
パッケージの詳細: ボックス
詳細情報
モデル: TYF-DQM38M1223A0 電圧: AC230V
ワット数: 12W CCT: 3000K 4000K 6000K
CRI: 80 効力(lm/w): 120LM/W
THD: 15% 薄暗くなること: TRAIC
ハイライト:

スポットライトAC LEDモジュール

,

高い明るさAC LEDモジュール

,

120LM/W防水導かれたモジュール


製品の説明

AC穂軸LEDのアルミニウムPCBの上の屋内壁のスポットライトAC230V 12W 3000K 4000K 6000K 70Ra 80Raの運転者



スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 0TYF-DQM38M1223A0.pdf





スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 1

  • AC線間電圧に直接接続する
  • 高いPFおよび低いTHD
  • 高性能および高い明るさ
  • 長い生命および高い信頼性
  • 低いEMI
  • 簡単なBOM
  • 迎合的なセリウムおよびULに合致しなさい
  • 迎合的なROHSおよび範囲
  • 容易なアセンブリ

スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 2



DOB
X1 X2-X5 X6 X7-X8 X9-X10 X11-X12 X13X14 X15X16 X17 X18 X19 X20 X21X22
製品コード

顧客

コード

ICコード

コード



電圧コード



連続数字。

LED

コード



CCT

コード



SDCM CRIコード

連続

数字。

  モジュール コード       場合コード 連続数字。           連続数字。

1) 製品コード:C=ClientモジュールのD=Selfモジュール

2) クライアント コード及びモジュール コード:=Cなら①そして自己モジュール コードの他のクライアント コードのための4ディジット

3) ICコード:ICのための1つの特性

4) 力コード:

力コード
01-99W 100W 120W 150W 200W 250W 300W 350W 400W 450W 500W
01-99 A0 B0 C0 D0 E0 F0 G0 H0 J0 K0

5) 電圧コード:11=110V、12=120V、22=220V、23=230V

6) CCTコード



CCTコード(K)

1800

-

2000年

2000年

-

2200

2200

-

2400

2500

-

2700

2700

-

2900

3000

-

3200

3200

-

3400

3500

-

3700

4000

-

4300

4500

-

4800

5000

-

5500

5800

-

6300

6000

-

6500

6500

-

7000

18 20 22 25 27 30 32 35 40 45 50 58 60 65



スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 3



スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 4



スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 5



電気及び光学特徴(Ta=25℃)表2-1



項目 記号 単位 典型的な価値
入れられた電圧 Vin V 230
入力電流 mA 52.5
動作周波数 F Hz 50/60
入力パワー P W 12
力率 PF % 0.95
総高調波ひずみ THD % 17%
タイプを薄暗くすること RNAの☑のトライアック□PWMの□ 0-10Vの□ DALIの DMXの□のスマートな□他
サージ容量 KV 0.8
電気強さ(AC) Ve KV -
作動/場合温度 Ta/Tc 25/85
LED変数 穂軸
光束 Φv

Lm

1445
明るい効率 ηv Lm/w 120
色温度 CCT K 4068
演色評価数 Ra/CRI % 80.5
軽い配分 - - -
視野角 2θ 1/2 Deg. -



光学的性質

色度の大箱



TYFは色度の大箱の構造のためのANSI C78.377Aの標準に従う。2700Kへの6500KのCCTの範囲の各ANSIの四角形のために、TYFは5つの大箱および3つの大箱を提供する。



表4-1 5つのステップ大箱

スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 6



CCT ステップ Cx Cy a b Θ
2700K 5 0.4578 0.4101 0.01350 0.00700 53.70
3000K 5 0.4338 0.403 0.01390 0.00680 53.22
3500K 5 0.4073 0.3917 0.01545 0.00690 54.00
4000K 5 0.3818 0.3797 0.01565 0.00670 53.72
5000K 5 0.3447 0.3553 0.01370 0.00590 59.62
5700K 5 0.3287 0.3417 0.01243 0.00533 59.09
6000K 5 0.3123 0.3282 0.01115 0.00475 58.57



表4-2 3つのステップ大箱

CCT ステップ Cx Cy a b Θ
2700K 3 0.4578 0.4101 0.00810 0.00420 53.70
3000K 3 0.4338 0.403 0.00834 0.00408 53.22
3500K 3 0.4073 0.3917 0.00927 0.00414 54.00
4000K 3 0.3818 0.3797 0.00939 0.00402 53.72
5000K 3 0.3447 0.3553 0.00822 0.00354 59.62
5700K 3 0.3287 0.3417 0.00746 0.00320 59.09
6000K 3 0.3123 0.3282 0.00669 0.00285 58.57





典型的な電気及び光学カーブ



4-2-1親類力を対電圧、Ta =25℃計算しなさい

スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 7





図4-2-3の放射体パターン、Ta =25℃

スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 8



スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 9





項目 記号 単位 価値
電力損失 Pd W 12
AC流れ(RMS) mA 52.5
AC電圧(RMS) Vin V 200~240
LEDの接合部温度 Tj主導 110
ICの接合部温度 Tj IC 150
ICの温度ICの上 TP 100
LEDの熱抵抗(接続点/はんだ付けするポイント) Rthj-s ℃/W 20
ICの熱抵抗(接続点/はんだ付けするポイント) Rthj-s ℃/W -
実用温度 -20~+85
保管温度 TS -30~+100
ESDの感受性(HBM) Vesd KV ±2
はんだ付けする温度(退潮) Tsld -
はんだ付けする温度(手) Tsld 350 3S





スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 10

スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 11

注:

1) すべての次元はミリメートルにある。(許容:±0.2mm)

2)スケール:どれも



スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 12

注:

1) Opto TYF。DOBモジュールは最高の接合部温度spec. (表2-4)の下で接合部温度を保つために推薦される。

LEDの鉛の温度および熱電対によって測定されるICの上の場合温度。LEDおよびICのunctionの温度は方式を使用してように続く計算することができる。

Ts_max=Tj_max-Rθj-s * Pd



例えば:

LEDの鉛の温度およびICの上が場合温度90℃そしてLEDの接合部温度なら

Tj=Ts_max+Rθj-s*Pd=90℃ + 12 ℃/W* 1 W = 102 ℃

そしてICの接合部温度

Tj=Ts_max+Rθj-s*Pd=90 ℃ + 15℃/W*2 W= 120の℃

DOB (AC-COB)の渡すことのケイ素樹脂

スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 13

スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 14



スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 15



Opto TYF。次に示すように、別のサイズに従って、プラスチック皿でXX PC各々のプラスチック皿、詰まるLEDモジュール プロダクト。外圧力を防ぐためにプラスチック・バッグで、詰まるカートンの形でXXプロダクト各パックのプロダクト サイズに従ってプラスチックの箱のないプロダクトは別のプラスチック・バッグを、包まれたプロダクト貯えられ、次に示すように密封される、選ぶ。

1) XX皿4)の箱の情報及びパッキングごとのPCS LEDモジュール

2)皿の積み重ねおよび収録、XX箱のLEDモジュールの皿そして付加的な1模造の皿それぞれ。皿の上にケイ酸ゲル(1それぞれ)を加えなさい

3) 密封パッキング

スポットライトAC LEDモジュール230v 120LM/W影の高い明るさのセリウムUL無し 16
