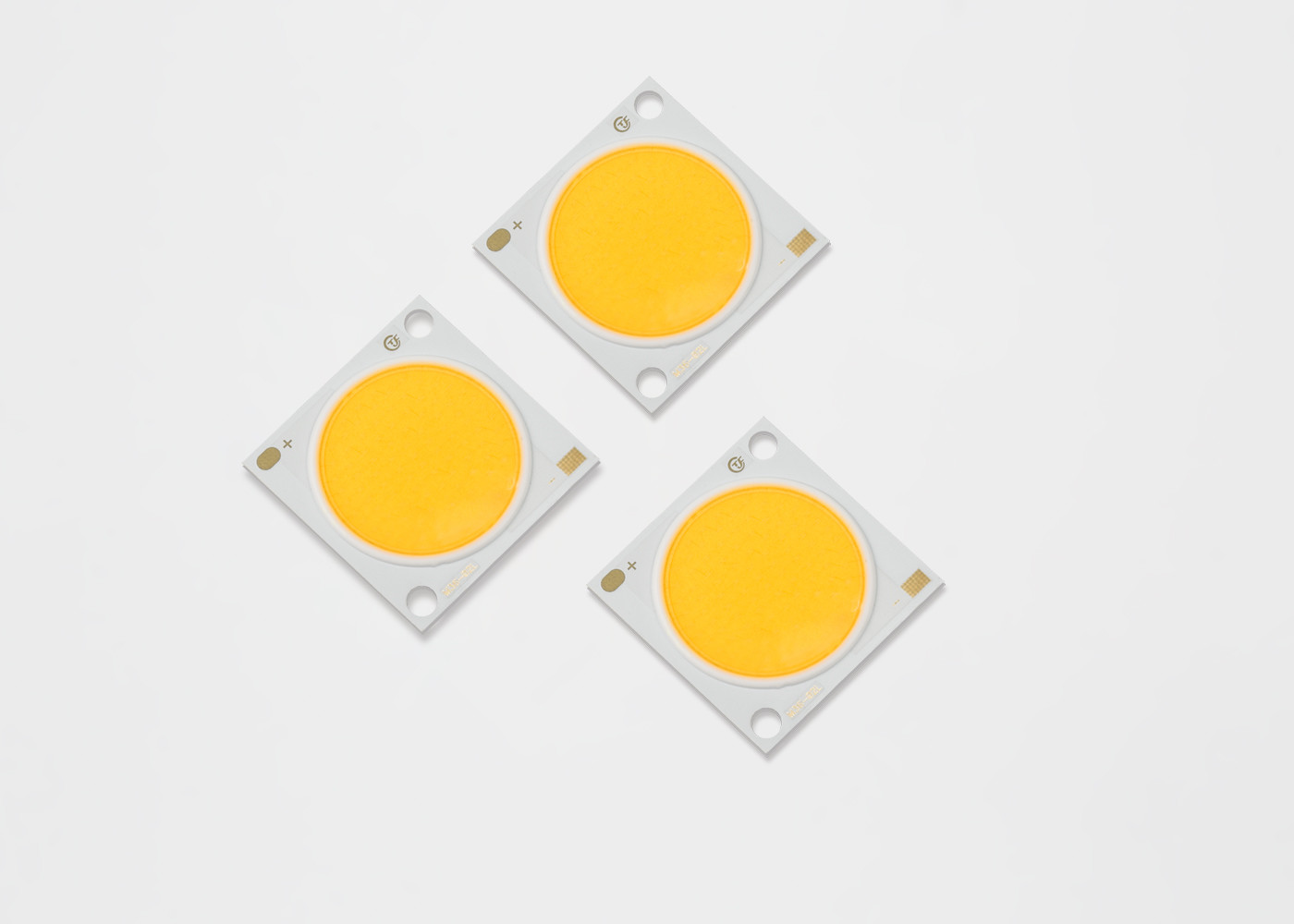

55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました

55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました
55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました

大画像 :  55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました

商品の詳細:
起源の場所: シンセン
ブランド名: TYF
証明: CE,RoHs,LM80
モデル番号: M36-02L
お支払配送条件:
最小注文数量: ネゴシエーション
価格: Negotiable
受渡し時間: 5-7日
支払条件: D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram
供給の能力: 1,000,000 PC/日

55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました

説明
力: 55W 発光色: 暖かい白、自然な白、涼しい白、ピンク青
破片材料: InGaN、Bridgelux、Epileds タイプ: COB LED
色温度: 6000-6500K、3500K、2800-7000kの完全なスペクトル 演色評価数(RA): 80,90,95
視野角(°): 140 電圧: 32-36V
アプリケーション: 軽いのライト、街灯追跡して下さい 製品名: COB LED
保証: 5年 寿命: 50000 時間
ハイライト:

穂軸は破片を導きました

,

LEDライト破片

CL36241812P4 55W 160lm/wの街灯のbridgleuxの穂軸lm80 LEDは高い内腔の高い信頼性ledsを欠きます

55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました 0

•3000K、80CRIのために典型的な160 lm/Wの効力

•密集した高い磁束密度の光源

•ユニフォーム、良質の照明

•最低70、80、および90のCRIの選択

•StreaCLinedの上昇温暖気流道

•binningエネルギーSTAR®/ANSIの迎合的な色

 2、3そして5 SDCMの標準の構造

•のハロゲンより白熱エネルギー効率が良い

 そしてけい光ランプ

•高圧か低電圧DC操作

•前部のプロダクト シリーズそして会社のロゴ

•迎合的なRoHS



55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました 1



TYF MLシリーズLED配列のための部品番号の指定は次の通り説明されます:



55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました 2

55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました 3





部品番号

典型的な力(w) わずかなCCT (k)



CRI

最低は変化(lm)脈打ちました 典型的な脈打った変化(lm) 典型的な電圧(v) わずかな流れ(mA) 典型的な効力(lm/W)
CL36241812P430E*7 55.3 3000 K 70 8229 8848 51.2 1080 160
CL36241812P435E*7 55.3 3500 K 70 8383 9014 51.2 1080 163
CL36241812P440E*7 55.3 4000 K 70 8486 9125 51.2 1080 165
CL36241812P450E*7 55.3 5000 K 70 8589 9235 51.2 1080 167
CL36241812P457E*7 55.3 5700 K 70 8692 9346 51.2 1080 169
CL36241812P465E*7 55.3 6500 K 70 8589 9235 51.2 1080 167
CL36241812P422E*8 55.3 2200 K 80 6840 7355 51.2 1080 133
CL36241812P427E*8 55.3 2700 K 80 7354 7908 51.2 1080 143
CL36241812P430E*8 55.3 3000 K 80 7714 8295 51.2 1080 150
CL36241812P435E*8 55.3 3500 K 80 7817 8406 51.2 1080 152
CL36241812P440E*8 55.3 4000 K 80 7920 8516 51.2 1080 154
CL36241812P450E*8 55.3 5000 K 80 8022 8625 51.2 1080 156
CL36241812P457E*8 55.3 5700 K 80 8074 8682 51.2 1080 157
CL36241812P465E*8 55.3 6500 K 80 8074 8682 51.2 1080 157
CL36241812P422E*9 55.3 2200 K 90 5863 6304 51.2 1080 114
CL36241812P427E*9 55.3 2700 K 90 6274 6747 51.2 1080 122
CL36241812P430E*9 55.3 3000 K 90 6583 7078 51.2 1080 128
CL36241812P435E*9 55.3 3500 K 90 6789 7300 51.2 1080 132
CL36241812P440E*9 55.3 4000 K 90 6840 7355 51.2 1080 133
CL36241812P450E*9 55.3 5000 K 90 6891 7410 51.2 1080 134
CL36241812P457E*9 55.3 5700 K 90 6942 7465 51.2 1080 135





4の適用:



55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました 4



55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました 5

5.1色のBinning情報


図1:X-Y色空間(脈打ったテスト条件、Tj = 25°C)のテスト大箱のグラフ



55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました 6

CIE1931-x



表38:TYFの穂軸の中心の範囲のための2ステップ5ステップ砕石の長円色の大箱定義



わずか

CCT

中心点 主軸(aのb)

長円







回転天使、θ

X Y 2ステップ 3ステップ 5ステップ
2200K 0.5018 0.4153 (0.0048、0.0027) (0.0072、0.0041) (0.0120、0.0067) 39.9
2500K 0.4806 0.4141 (0.0050、0.0027) (0.0076、0.0041) (0.0126、0.0068) 53.1
2700K 0.4575 0.4101 (0.0053、0.0027) (0.0080、0.0041) (0.0133、0.0068) 54.1
3000K 0.4338 0.4030 (0.0057、0.0028) (0.0086、0.0042) (0.0142、0.0069) 53.7
3500K 0.4073 0.3917 (0.0062、0.0028) (0.0093、0.0041) (0.0155、0.0069) 54.0
4000K 0.3818 0.3797 (0.0063、0.0027) (0.0093、0.0042) (0.0157、0.0068) 53.4
5000K 0.3447 0.3553 (0.0054、0.0024) (0.0081、0.0035) (0.0135、0.0059) 59.8
5700K 0.3290 0.3417 (0.0048、0.0021) (0.0072、0.0032) (0.0119、0.0052) 58.8
6500K 0.3123 0.3282 (0.0044、0.0018) (0.0066、0.0027) (0.0110、0.0045) 58.1





















































55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました 7


6.1表39:最高の評価


55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました 8

表39のためのノート:

  • しかしより高い流れの内腔の維持で配列運転されて減らされるかもしれないです。
  • 軽減する適切な流れは最高の下で接合部温度を維持するために観察されなければなりません
  • 示されたピーク前方流れと等しいピーク ドライブ流れとの脈打った操作は脈拍のオン・タイムが周期ごとの≤1msであり、使用率が≤10%ならです受諾可能脈打ちました
  • 発光ダイオードは逆電圧で運転されるように設計されていないし、この条件の下でライトを作り出しません。参照だけに提供される最高の評価。



55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました 9



55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました 10



注:1。すべての次元の許容は通知がなければ±0.2mmです。2.陰極のTcの測定ポイント



8の注意



推薦されたはんだ付けする状態

マニュアルのはんだ付けすることのため。無鉛にはんだ付けすることを使用すればはんだ付けすることはaのはんだ付けするビットを使用して実行されます

350Cより低い温度は1つの土地のための3.5秒以内に終了し。外力は応用ではないです

樹脂の部品にはんだ付けすることが実行される間。はんだ付けする次のプロセスはプロダクトが持っていた後遂行されるべきです

周囲温度に戻して下さい。注意:温度調整



55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました 11



55W 160lm/Wの街灯の破片は穂軸CL36241812P4の強力な反放出を導きました 12



プロダクト パッキングおよび分類
